Что такое синтетический графитовый лист

Полиимид (ПИ) карбонизировали в инертной атмосфере и под давлением и графитировали при 2800-3200 ℃ для получения листа синтетического графита (также называемого листом искусственного графита). Произведенный продукт имеет весьма предпочтительную ориентацию графитового слоя вдоль поверхности пленки, аналогичную высокоориентированному пиролитическому графиту, и высокую кристалличность. Этот метод имеет более простой процесс приготовления, чем приготовление пиролитического графита.

Синтетический графит Dasen изготавливается путем термической обработки полиимидных (PI) пленок. Полиимид, называемый ПИ, с полимерными материалами «золотой пленки», «наконечником пирамиды», наиболее многообещающими конструкционными пластиками в репутации 21 века, пленка ПИ является ключевым материалом для приготовления синтетического графита, широко используемого в мобильных устройствах. телефоны, компьютеры и другие интеллектуальные терминальные продукты. Метод карбонизации и графитизации пленки ПИ имеет больше преимуществ при получении листов высококристаллического и высокоориентированного графита с высокой теплопроводностью. Теплопроводные графитовые материалы, полученные методом термической обработки ПИ-пленки, обладают высокой прочностью на разрыв, относительно полной структурой, малым количеством дефектов кристаллической структуры, высокой степенью упорядоченности атомов углерода и коэффициентом теплопроводности 900-1950 Вт/мК. Что касается толщины, этот технологический маршрут позволяет производить теплопроводный графит толщиной до 0,012 мм (12 мкм), который имеет хорошие характеристики в легких и тонких конструкциях рассеивания тепла в мобильных телефонах.

Технические параметры

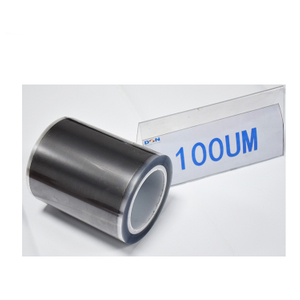

Синтетический графитовый лист

Пункт №.		ДСН5017	ДСН5025	ДСН5032	ДСН5040	ДСН5050	ДСН5050	ДСН5100

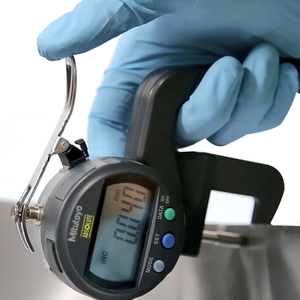

Толщина (мкм)		17±3	25±3	32±4	40±4	50±5	70±7	100±10
Термальный проводимость	Ось XY (с мк)	1600~1800	1500~1700	1400~1600	1300~1500	1100~1300	1100~1300	900~1100
Термальный проводимость	Ось Z (с мк)	10~15	10~15	10~15	10~15	10~15	15~20	15~20
Плотность (г/см³)		2,0±0,1	2,0±0,10	1,9±0,1	1,8±0,1	1,7±0,1	1,7±0,1	1,4±0,1
Теплоемкость (Дж/г/К)		0,85±0,01
Рабочая температура (℃)		-40 ~ 400
Проводимость (с/м)		3,49 х10⁷	2,46 х 10⁷	1,49x10⁷	1,38 х 10⁷	--	7,43 х 10⁶	5,41 х 10⁶
Изгиб (угол 180, R2)		50000	50000	50000	30000	20000	20000	20000

Высококачественный графитовый лист HTD

Пункт №.		DSN5017HTD	DSN5025HTD	DSN5032HTD	DSN5040HTD	DSN5050HTD	DSN5070HTD	DSN5100HTD
Толщина (мкм)		17±3	25±3	32±4	40±4	50±5	70±7	100±10
Термальный проводимость	Ось XY (с мк)	≥1900	≥1800	≥1700	≥1700	≥1600	≥1500	≥1200
	Ось Z (ж/мк)	10~15	10~15	10~15	10~15	15~20	15~20	15~20
Плотность (г/см³)		≥2,05	≥2,0	≥2,0	≥2,0	≥2,0	≥2,0	≥1,7
Теплоемкость (Дж/г/К)		0.85
Рабочая температура (℃)		-40 ~ 400
Изгиб (угол 180, R2)		50000	50000	50000	30000	20000	20000	20000
Тепловая способность		≥32 300	≥45 000	≥54 400	≥68 000	≥80 000	≥105 000	≥130 000

UHTD Графитовый лист со сверхвысокими характеристиками

Пункт №.		DSN5040UHTD	DSN5060UHTD	DSN5070UHTD	DSN5100UHTD
Толщина (мкм)		40±4	60±6	70±7	100±10
Термальный проводимость	Ось XY (с мк)	≥1900	≥1800	≥1800	≥1600
	Ось Z (ж/мк)	10~15	15~20	15~20	15~20
Плотность (г/см³)		≥2,0	≥2,1	≥2,1	≥2,0
Теплоемкость (Дж/г/К)		0.85
Рабочая температура (℃)		-40~400
Изгиб (угол 180, R2)		Более 10 000 раз

Приложение

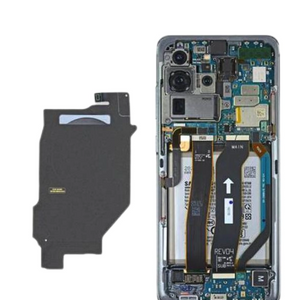

В электронных продуктах, таких как смартфоны, планшеты и ноутбуки, теплопроводящий графит может использоваться для рассеивания тепла и защиты электронных компонентов от перегрева. Например, в мобильных телефонах к процессорам и батареям можно прикрепить теплопроводящие графитовые листы для быстрого рассеивания тепла.

В транспортных средствах на новой энергии аккумуляторы и системы электропривода выделяют много тепла, для защиты которого требуются эффективные системы охлаждения. Теплопроводный графит можно использовать для отвода тепла от таких компонентов, как аккумуляторные блоки, контроллеры двигателей и зарядные устройства, чтобы улучшить их производительность и срок службы.

В сфере промышленного производства многие устройства требуют эффективных систем охлаждения для их защиты. Теплопроводный графит можно использовать для отвода тепла от оборудования, такого как станки лазерной резки, обрабатывающие центры с ЧПУ и сварочные аппараты, чтобы улучшить их стабильность и срок службы.

В космическом секторе такие компоненты, как мощная электроника и двигатели, выделяют много тепла и требуют эффективных систем охлаждения для их защиты. Теплопроводный графит можно использовать для отвода тепла от таких компонентов, как космическая электроника и двигатели, для повышения их надежности и безопасности.

Электроника Новые энергетические транспортные средства Солнечные панели Промышленное производство Аэрокосмическая промышленность

Электроника

В электронных продуктах, таких как смартфоны, планшеты и ноутбуки, теплопроводящий графит может использоваться для рассеивания тепла и защиты электронных компонентов от перегрева. Например, в мобильных телефонах к процессорам и батареям можно прикрепить теплопроводящие графитовые листы для быстрого рассеивания тепла.
Новые энергетические транспортные средства

В транспортных средствах на новой энергии аккумуляторы и системы электропривода выделяют много тепла, для защиты которого требуются эффективные системы охлаждения. Теплопроводный графит можно использовать для отвода тепла от таких компонентов, как аккумуляторные блоки, контроллеры двигателей и зарядные устройства, чтобы улучшить их производительность и срок службы.
Солнечные панели

Солнечные панели при работе выделяют тепло, а слишком высокая температура снизит их эффективность и срок службы. Теплопроводный графит можно использовать для рассеивания тепла от солнечных панелей, чтобы улучшить их производительность и стабильность.
Промышленное производство

В сфере промышленного производства многие устройства требуют эффективных систем охлаждения для их защиты. Теплопроводный графит можно использовать для отвода тепла от оборудования, такого как станки лазерной резки, обрабатывающие центры с ЧПУ и сварочные аппараты, чтобы улучшить их стабильность и срок службы.
Аэрокосмическая промышленность

В космическом секторе такие компоненты, как мощная электроника и двигатели, выделяют много тепла и требуют эффективных систем охлаждения для их защиты. Теплопроводный графит можно использовать для отвода тепла от таких компонентов, как космическая электроника и двигатели, для повышения их надежности и безопасности.

Часто задаваемые вопросы

У вас есть минимальный заказ?

Нет минимального заказа для стандартного продукта.
Предоставляете ли вы образцы?

Да, есть, и можем доставить товар в течение 24 часов после подтверждения наличия на складе.
И мы можем предложить бесплатные образцы в пределах одного кв.м. Просто, пожалуйста, оплатите стоимость доставки.
Вы фабрика или торговая компания?

Мы являемся профессиональным производителем более 10 лет.
Каковы сроки массового производства?

Время выполнения массового производства составляет около 5-7 дней.
Можете ли вы предоставить услуги по обработке готовой продукции?

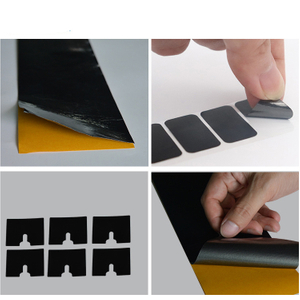

Да, мы можем предоставить готовую продукцию после высечки.
Можно ли его настроить в соответствии с требованиями?

Да, он может быть изготовлен в разных размерах или глубоко обработан.

НАЖМИТЕ ЗДЕСЬ ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ

Подпишитесь на нашу рассылку и больше ничего не пропустите. Обещаем, что не будем спамить вас!

ПОСЛЕДНИЕ НОВОСТИ

Как выбрать правильный препнет из углеродного волокна для автомобильных деталей из углеродного волокна

Выбор правого преподминирования углеродного волокна для автомобильных деталей из углеродного волокна является процессом всестороннего рассмотрения различных факторов. Только посредством точного анализа спроса и решения о выборе научных материалов могут быть полностью использованы преимущества материалов из углеродного волокна, внедряя новую жизнеспособность в разработку автомобильной промышленности.

Автомобильная, морская и батареи

Аккумуляторный модуль должен быть безопасным, легким и компактным и подходить для аккумуляторных электромобилей и гибридных электромобилей.Использование традиционного алюминиевого рассеивания тепла сделает батарею толстой и тяжелой.А графитовый лист напрямую заменяет алюминий и может охлаждать батарею во время нормальной зарядки/разрядки.

В сфере современной технологии аккумуляторов графитовой лист появляется как изменение игры.

Разработанный специально для применений аккумуляторов, графитный лист предлагает непревзойденную теплопроводность. Батареи генерируют тепло во время эксплуатации, а чрезмерная жара может значительно снизить их срок службы и производительность. Графитный лист эффективно рассеивает этот тепло, обеспечивая оставшуюся батарею

Гибкий графитовый лист, используемый в промышленности топливных элементов

В Dasen мы гордимся тем, что сыграли решающую роль в этом захватывающем путешествии. Наш современный гибкий графит меняет правила игры, когда дело доходит до создания биполярных пластин для топливных элементов. Понимая сложность и разнообразие конструкций биполярных пластин, мы овладели искусством изготовления графитовых листов в широком диапазоне толщин и плотностей.

Можно ли использовать графитовую фольгу в полностью ванадиевых проточных окислительно-восстановительных батареях?

Применение графитовой пленки в полностью ванадиевых проточных окислительно-восстановительных батареях Применение графитовой пленки в полностью ванадиевых окислительно-восстановительных проточных батареях в основном направлено на улучшение характеристик батареи и снижение затрат за счет модификации. 1. Графитовая пленка высокой чистоты, обеспечивающая производительность вашего устройства.

Как использовать графитовые листы с высокой теплопроводностью для проведения тепла для аккумуляторных элементов?

Прежде чем использовать графитовые листы в качестве оболочки ячейки, необходимо очистить поверхность ячейки, чтобы она была ровной, без масляных пятен и загрязнений. Для протирки поверхности элемента можно использовать специальные чистящие средства (например, изопропиловый спирт электронного качества), а затем его высушить сухим газообразным азотом.

Почему стоит выбирать материалы с фазовым переходом для рассеивания тепла в электронных продуктах?

Материалы с фазовым переходом обладают характеристиками эффективного рассеивания тепла, хорошей температурной стабильностью и адаптируемостью к тенденции миниатюризации, обеспечивая эффективные решения по рассеиванию тепла для электронных продуктов.

Зачем использовать углеродное волокно для изготовления ласт для дайвинга?

Зачем использовать углеродное волокно для изготовления ласт для дайвинга? Каковы преимущества и недостатки ласт для дайвинга из углеродного волокна? Углеродное волокно используется для изготовления ласт для дайвинга главным образом потому, что оно обладает множеством превосходных свойств и приносит множество преимуществ, а именно: 1. Легкий вес: плотность углерода клетчатки относительно мало,

Преимущества и применение ткани из углеродного волокна

Преимущества и применение ткани из углеродного волокна. Ткань из углеродного волокна имеет следующие преимущества: Отличные механические свойства. Легкий вес и высокая прочность: ее плотность составляет всего около 1/5 от плотности стали, но ее прочность на разрыв в 8-10 раз выше, чем у стали. , что может существенно увеличить

Графитовый лист серии DSN FX Ultra Flexible имеет степень растяжения до 9 %.

Сверхгибкие графитовые листы имеют широкий спектр применения в изделиях, требующих высоких требований к растяжению и изгибу. В настоящее время за счет совершенствования процесса подготовки и структуры материала компания Dasen разработала сверхгибкие графитовые листы со степенью растяжения до 9%, которые прошли испытания на складных ширмах и начнут массовое производство в 2025 году.

Преимущества стульев Moon из углеродного волокна

Кресло Moon из углеродного волокна представляет собой складное кресло с каркасом из углеродного волокна. Лунное кресло — это кресло для отдыха, спроектированное в соответствии с эргономикой и имеющее форму, похожую на луну, которая может обеспечить комфортное сидение для людей. Преимущества лунных стульев из углеродного волокна: легкий и

Знаете ли вы применение и характеристики ткани из углеродного волокна?

Знаете ли вы, где применяются и характеристики ткани из углеродного волокна? Ткань из углеродного волокна — это легкий и высокопрочный материал, сотканный из нитей углеродного волокна. Он обладает превосходными механическими свойствами, такими как высокая прочность, высокий модуль упругости, коррозионная стойкость и устойчивость к высоким температурам. В

Как добиться идеального сочетания высокой теплопроводности, гибкости и высокого отскока термопрокладок?

Быстрое развитие информационных технологий ускорило наступление интеллектуальной эры, и различные электронные продукты в качестве носителей постоянно обновляются и заменяются. Тенденция развития высокой мощности, высокой интеграции и миниатюризации обеспечила рассеивание тепла и надежность.

Ультралегкое кресло Moon из чистого углеродного волокна

Привет всем! Сегодня мы хотели бы поделиться с вами полностью карбоновым сверхлегким складным креслом для улицы. Наслаждайтесь комфортом на свежем воздухе! Это складное кресло-луна со спинкой — ваш идеальный выбор. Высокопрочный материал, стабильный и долговечный, легко выдерживает ваш вес.

Схема отвода тепла для электронных изделий –

С развитием науки и техники рынок предъявляет все более высокие требования к характеристикам (беспилотных летательных аппаратов), таким как скорость и четкость передачи изображения. Однако, поскольку объем должен быть как можно меньшим, становится все труднее разработать охлаждающие материалы для его общего оборудования.

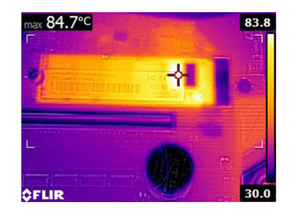

Материалы для рассеивания тепла для флэш-накопителей
