Приложение листа графита на мобильном телефоне

Приложение Graphite VC на рамке мобильного телефона

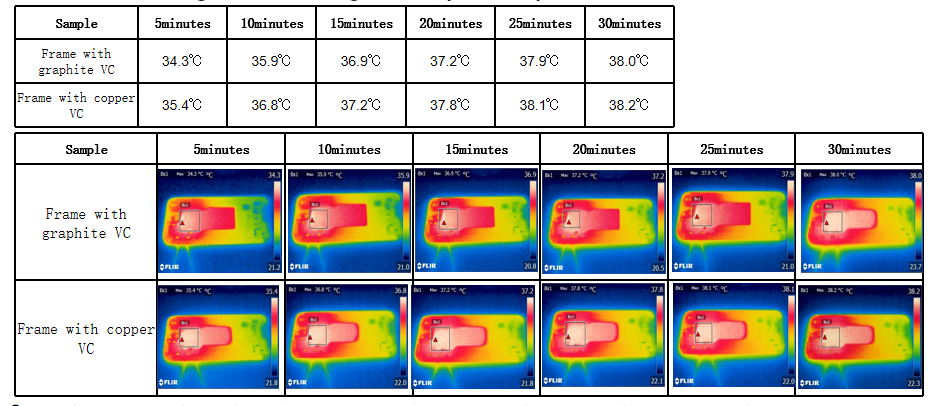

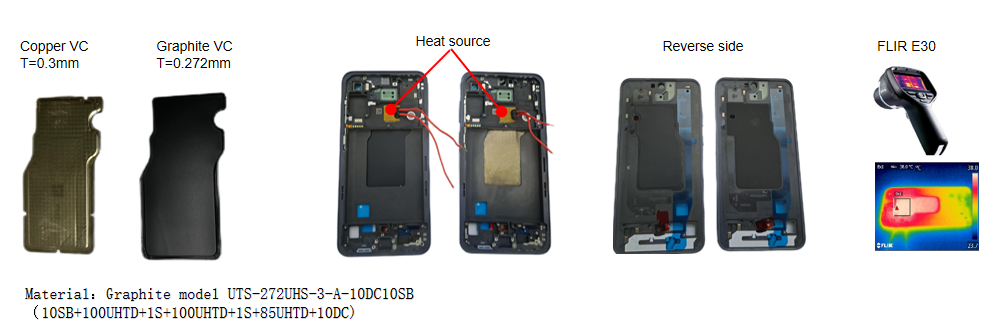

Моделирование площади горячей точки чипа, сравнивая теплозное рассеяние графитового VC и меди с той же толщиной в тех же условиях

1. Метод испытания ：

а Проверка в постоянной коробке температуры и влажности, температура 23 ~ 25 ℃, влажность: 30 ~ 70%

беременный Установите лист отопления в область чипа рамы мобильного телефона для моделирования тепла, генерируемого при загрузке мобильного телефона

в Температура нагрева мощность около 3,5 Вт

дюймовый Используйте инфракрасный тепловообразитель, чтобы получить положение нагревательного листа на задней части и самую высокую температуру VC;

эн. Время теста: 30 минут

2. Инфракрасный воображение берет самую высокую температуру.

3. Заключение. В конце сравнения между графитом VC и медным VC разность температур ∆t 0,2 ℃ средняя температурная эффект графита VC немного лучше, результаты повышения температуры показывают, что рассеивание тепла графитового VC аналогично влиянию медного VC или даже лучше; В то же время графит является более гибким, а сценарий использования шире, поэтому использование графита VC вместо меди VC для рассеивания тепла больше.

Графитовая приложение на мобильной плате материнской платы Hot Pot

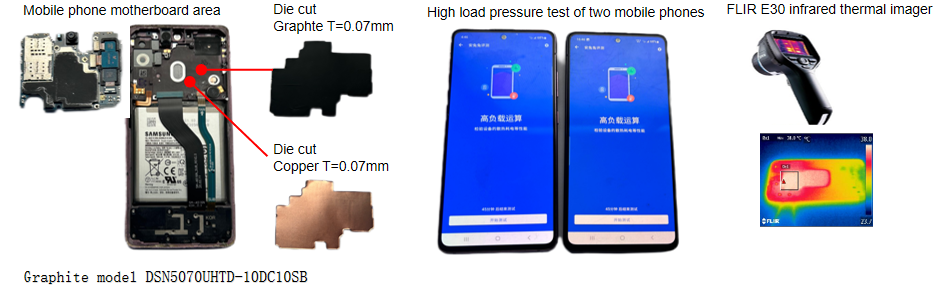

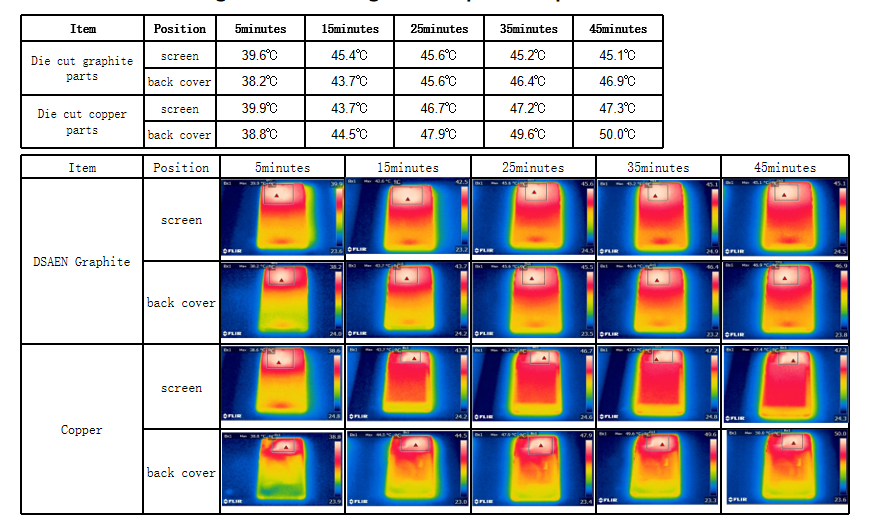

В области горячей точки чипа материнской платы, сравнивая рассеяние тепла графитовой и медной фольги с той же толщиной в тех же условиях.

1. Метод испытания ：

а Проверка в постоянной коробке температуры и влажности, температура 23 ~ 25 ℃, влажность: 30 ~ 70%

беременный Мобильный телефон OLED, максимальная яркость, максимальная громкость, включение Bluetooth, Wi -Fi;

в Чтобы провести оценку Antutu на мобильном телефоне - тест на работу высокой нагрузки, тестирование тепла рук на тепло, бег и другие производительность.

дюймовый Измерение инфракрасного теплового изображения: самая высокая температура экрана и область горячей точки задней крышки при запуске мобильного телефона;

эн. Два идентичных мобильных телефонов были загружены с помощью графитовых и медных образцов фольги для синхронного сравнения;

фон Время теста: 30 минут.

2. Инфракрасный воображение берет самую высокую температуру.

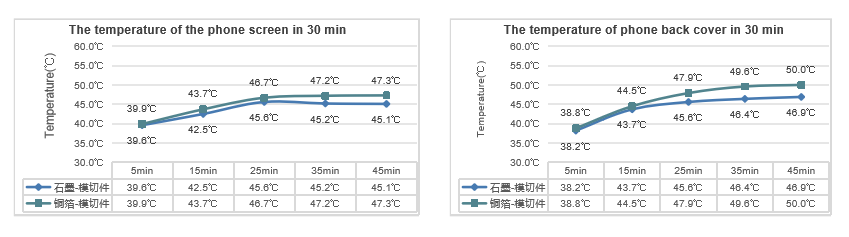

3. Кривая повышения температуры

4. Заключение:

Разница температуры экрана ∆T2,2 ℃ и разница температуры на заднем крышке ∆T3,1 ℃. Из разности в результате повышения температуры ∆t/℃ можно подтвердить, что производительность рассеивания тепла в графитовом образце лучше в тех же условиях, а производительность мобильного телефона, охлажденного графитом, улучшается примерно на 5%.
