Flash Memory SSD - применение рассеяния тепла графита

Флэш -память SSD со временем изнашивается при воздействии высоких температур. Этот износ приводит к ошибкам утечки и распознавания электронов. При перегреве SSD его контроллер может неисправность, что приводит к различным нестабильным поведению диска. Например, ваш SSD не может быть распознан Windows, ваш компьютер не может обнаружить SSD, SSD показывает как неформатированное, или ваш компьютер продолжает сбои, когда вы пытаетесь копировать файлы из SSD. Следовательно, необходимо использовать теплопроводящие материалы для вспомогательного рассеяния тепла.

Следующие тесты имитируют область горячей точки флэш -памяти и сравнивают различия температуры горячих точек между искусственным графитом и комбинацией силиконовой прокладки + металлическая оболочка »в тех же условиях:

1. Условия испытаний

- а. Испытания проводились в постоянной камере температуры и влажности, с температурой в диапазоне от 23 до 25 ℃ и влажностью от 30% до 70%;

- б. Нагревательная мощность имитационной платформы: 3W;

- c. Максимальная температура горячей точки на задней части источника тепла была измерена с использованием инфракрасного теплового изображения;

- д. Продолжительность теста: 3 минуты;

Тестовые группы

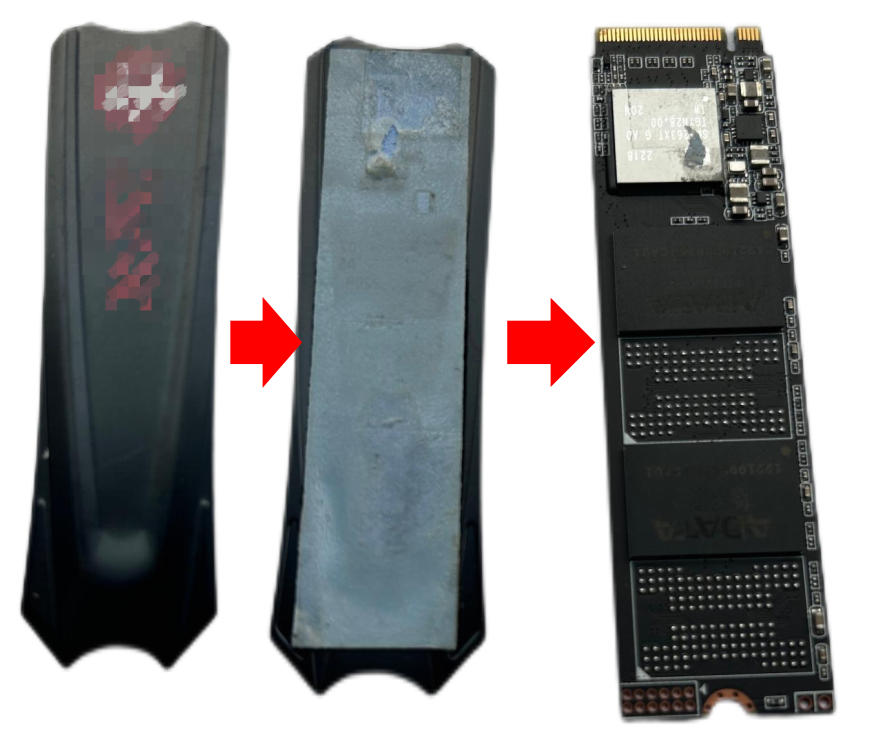

- Flash Memory SSD + металлическая оболочка + 0,5 мм силиконовая термоуд

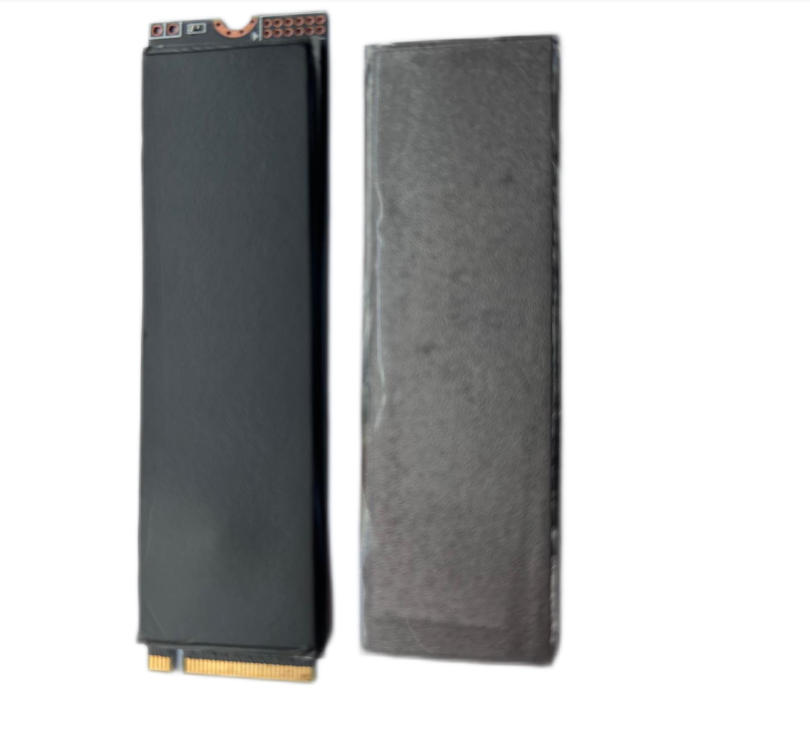

- SSD Flash Memory + Dissipation Heat Heat Graphite

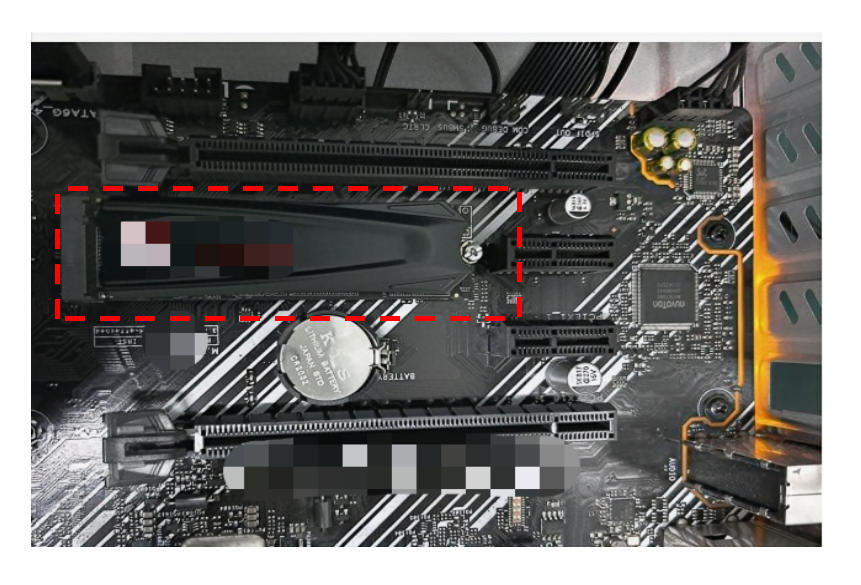

Сценарий приложения - хранилище ПК

Будь то на рабочем столе или ноутбуке, чрезмерная температура хранения SSD повлияет на его производительность; В тяжелых случаях это может даже вызвать ущерб жесткому диску, что не стоит потери. Вы можете попытаться установить раствор для рассеивания тепла для SSD, чтобы уменьшить генерацию тепла больших SSDS на материнской плате во время работы. Было проведено сравнение температуры между двумя вышеупомянутыми решениями.

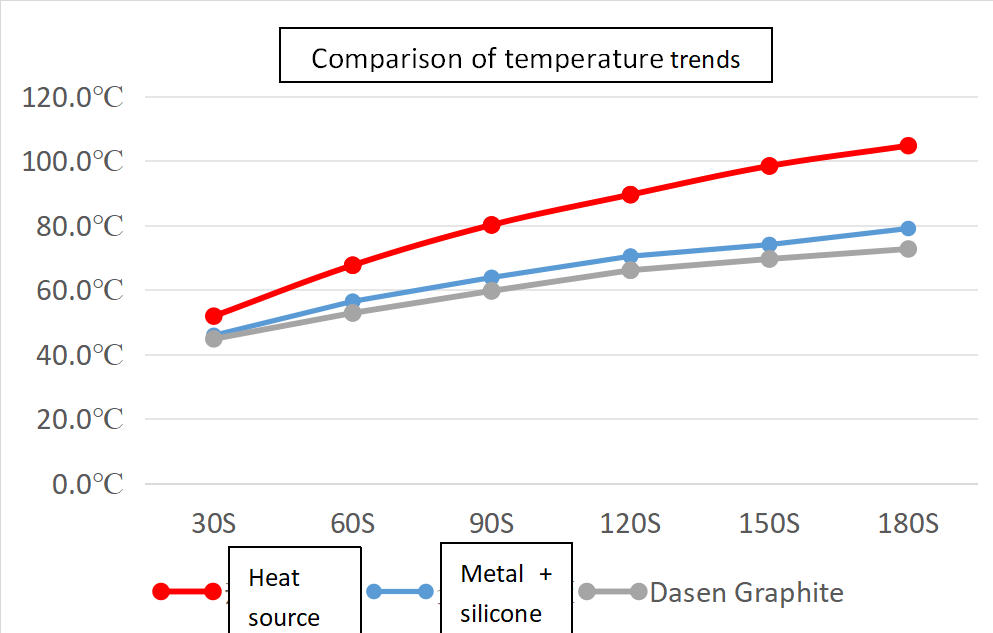

При сравнении обычной структуры рассеяния тепла (металлическая оболочка + силиконовая прокладка) с искусственным графитом: толщина графита составляет всего 0,5 мм, так же, как и у силиконовой термодувной площадки, но без внешней металлической оболочки. В тех же условиях разница температур между двумя растворами достигает ∆T/6,3 ℃. По сравнению с тестом без нагревания, разность температур обычной структуры составляет ∆t/23 ℃, что указывает на небольшую разницу температуры и ограниченный охлаждающий эффект. Напротив, разница температур между искусственным графитом и тестом без нагревания составляет ∆T/32 ℃, что показывает большую разницу температуры и значительный эффект охлаждения. Следовательно, искусственный графит может эффективно снизить плотность горячей точки и обеспечить более стабильную работу SSD.
