Приложение листа графита на переключате

Моделируйте область горячей точки внутри переключателя и проверьте изменение температуры горячей точки с помощью графита и без графита в тех же условиях.

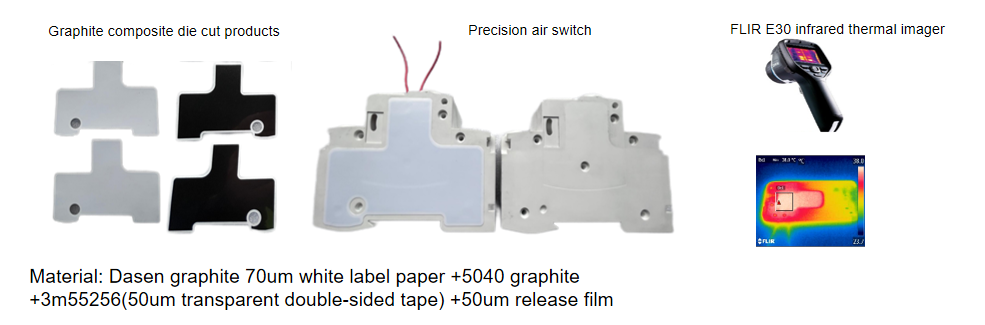

1. Метод испытания ：

а Проверка в постоянной коробке температуры и влажности, температура 23 ~ 25 ℃, влажность: 30 ~ 70%

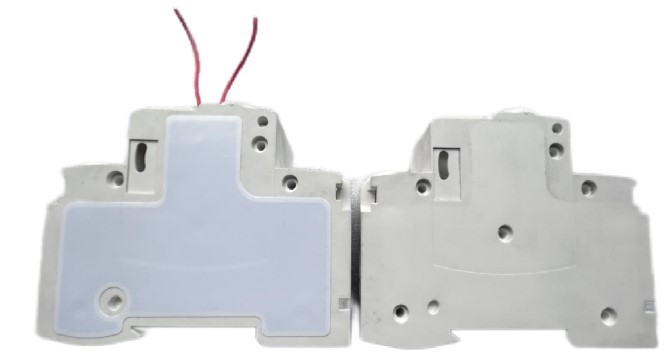

беременный Установите нагревающий лист во внутренней области переключателя, чтобы моделировать тепло, генерируемое при загрузке переключателя.

в Температура нагрева. Мощность температуры нагрева составляет около 3,5 Вт.

дюймовый Положение горячей точки на задней части нагреваемого листа было получено инфракрасным тепловым изображением.

эн. Время теста: 3 минуты

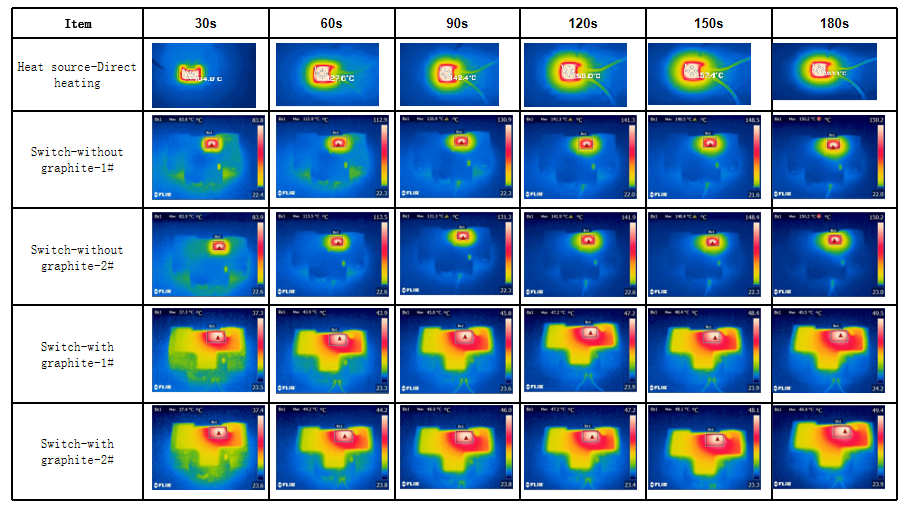

2. Инфракрасный воображение заняло самую высокую температуру.

3. Повышение температуры ∆T/℃ Сравнение диаграммы данных

4. Заключение:

Точный воздушный выключатель генерирует много тепла в процессе высокой нагрузки, если рассеяние тепла не является своевременным, это легко вызвать короткий замыкание и скрытую опасность отказа периферической линии. Моделируя сцену процесса нагрузки на коммутацию, сравнивая разницу температуры рассеяния тепла ∆t в двух состояниях с графитом и без графита на переключателе; Из приведенной выше диаграммы данных можно ясно видеть, что температура переключения без графита высока до 150,2 ° C, близкой к температуре 161,1 ° C с непосредственно нагретым источником тепла; Температура графита составляет всего 49,5 ℃, разница температуры ∆t/100,7 ℃, поэтому образец графита может быть очень хорошим для температуры горячей точки, играет важную роль в обеспечении безопасности продукта.
