Как может графитовый лист равномерно рассеять тепло в жидких охлажденных аккумуляторах?

По сравнению с аккумуляторами с воздушным охлаждением аккумуляторы с жидким охлаждением имеют меньшие различия в температуре между батарельными ячечками и все чаще используются в крупномасштабных системах хранения энергии. В жидком охлаждении аккумуляторных батареи жидкая охлаждаемая (и нагретая, то же самое внизу) обычно обменивается нагреванием с нижней поверхностью ячейки батареи, а нижняя часть батареи может своевременно обменять тепло с жидким охлажденным охлаждением. Однако из -за низкой теплопроводности корпуса батареи верхняя часть большой батарейной ячейки не может своевременно обмениваться жидкой охлаждающей пластинкой, что приводит к значительной разнице температур между верхней и нижней частью ячейки батареи. Это оказывает неблагоприятное влияние на производительность, срок службы цикла и безопасность батареи. Хотя многогранная технология жидкого охлаждения также была выпущена, все еще трудно конкурировать с технологией нижнего жидкого охлаждения с точки зрения затрат и надежности.

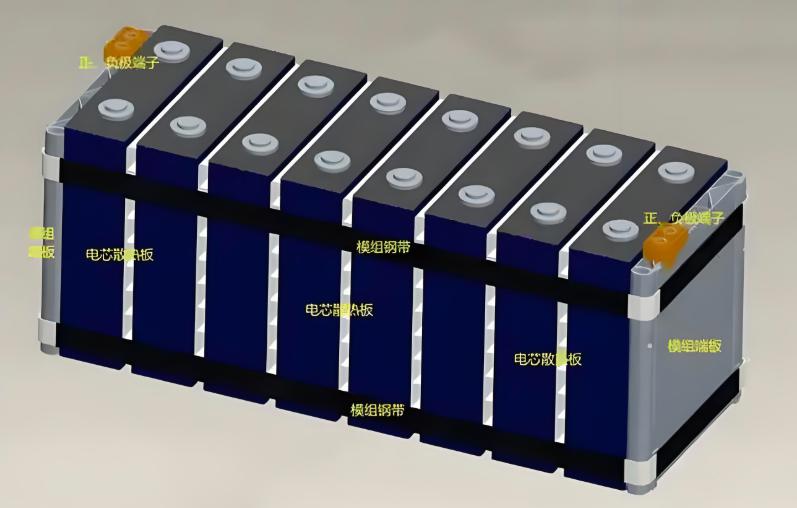

Термический лист широко используется в 3C -элетрокнике, таких как мобильные телефоны. В модулях батареи большие поверхности батареи могут использоваться для изоляции (для предотвращения термического сбегающего и распространения), сжатия (для предотвращения чрезмерного расширения батареи), и, конечно, графитовые листы также могут быть добавлены для теплового рассеяния и выравнивания температуры.

Пленка рассеивания графита, вставленная на поверхности ячейки батареи, эффективно утолщает алюминиевую оболочку батареи с точки зрения выравнивания температуры (термоизной диффузии графитовой пленки примерно в 13,5 раза больше, чем у 3003 алюминиевого сплава) и мало влияет на плотность энергии модуля. Учитывая, что экономическая эффективность искусственной графитовой пленки постоянно улучшается, если используется более толстая графитовая диссипационная пленка, используется эффект улучшения разности температур между верхней и нижней частью батареи, может быть лучше.
