Применение графитового материала на нагревательной трубе

1. Нагревательная трубка - графитовый материал

Графитный материал представляет собой индивидуальную пленку PI (полиимид). Благодаря конкретному процессу пленка PI карбонизируется и графизируется при высокой температуре, чтобы получить полуфабрикат пеноплавного графита с толщиной около 200 часов. Последний шаг должен точно контролировать толщину материала около 180 мкл путем календера; Чем толще графитовая лист, тем меньше плотность, тем больше удельное сопротивление, чтобы избежать плохой ситуации 'слишком сломанной, слишком мягкой скрученной ', средняя плотность графитового листа в этом диапазоне толщины составляет 0,43 г/см3, а среднее удельное сопротивление составляет 4,15 × 10-6 Ом • м.

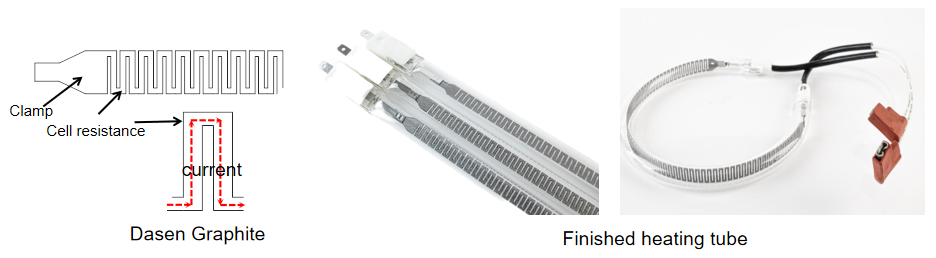

Графитовый материал может использоваться в качестве сопротивления отопления для получения определенного количества тепла для достижения функции нагрева при прохождении тока. Чтобы лучше контролировать его нагревательную мощность и значение, на графитовом листе образуется специальная структура сопротивления, используя процесс вырезания или лазерной резки. Конкретная модель конструкции сопротивления показана на рисунке. Сопротивление графита состоит из n квадратных единичных резисторов в средней и зажимной деталях с обеих сторон, а единичные резисторы подключены последовательно, образуя зону нагрева. Количество единичных резисторов может быть увеличено или уменьшено в зависимости от требований к мощности и температуре, а конструкция является гибкой и удобной.

2. Преимущество применения графита в духовке

1) Скорость теплового отклика графитового материала является быстрой, эффективность преобразования электрического нагревания высока, не должна быть похожа на нагрев нагревательной трубки с сопротивлением от проволочной проводки в порошок изоляции, а затем переносится на поверхность металлической трубки и энергию радиации вокруг, чтобы достичь функции нагрева, но непосредственно в форме теплового радиации через тепловой пищевой пищевой пищи типики кварц;

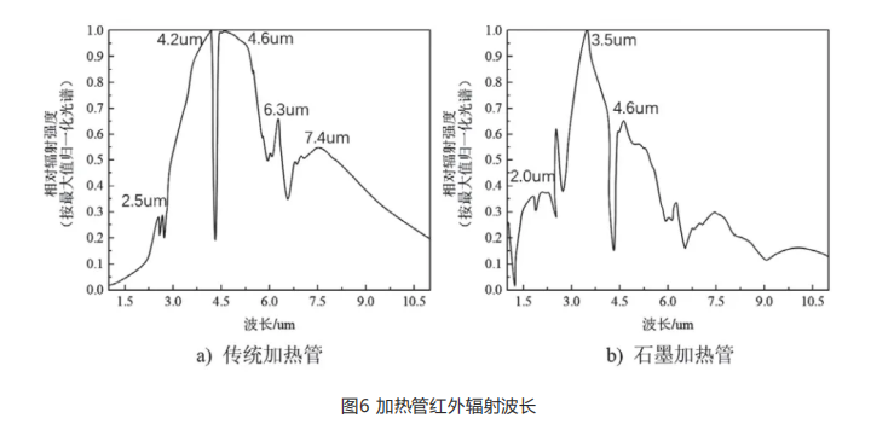

2) Длина волны инфракрасного излучения графитовых материалов короче, энергия излучения выше, а проницательность сильнее; Как показано на рисунке 6 теста на домашнем приборе Джиуян, длина волны инфракрасного излучения графитового материала в основном сосредоточена в 3,5 мкМ, в то время как длина волны инфракрасного излучения традиционной нагревательной трубки сосредоточена в 4,6 мкм, а инфракрасная энергия из коротковолны инфракрасной радиации выше, а проникновение сильнее. Большая часть пищи имеет сильный эффект поглощения в диапазоне длины волн около 3 мкм, можно сказать, что графитовая нагревательная трубка лучше сочетается с пищей, что делает духовку более энергоэффективной, быстрее нагреванием пищи, а затем блокирует больше питательных веществ и поддерживает лучший вкус.

3. Тест на моделирование тепловой трубы Dasen Graphite

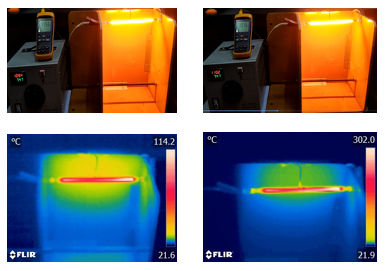

Графитовая нагревательная трубка в открытом пространстве при комнатной температуре, с электрической парой Fluke и инфракрасным тепловым изображением E30 измерение температуры, переходное нагрев, требуется 3 секунды, чтобы быстро согреть до 115,3 ℃, мощность при 817 Вт, 15 секунд, чтобы быстро разогреться до 300 ℃ выше, мощность при 821 Вт; Если нагревательная трубка помещается в закрытую духовку с конструкцией матрицы внутренней отражающей пластины, для достижения равномерного распределения тепла, преобразование тепловой эффективности будет выше, старение внутреннего нагрева будет быстрее!

Нет предварительного нагрева, 0,2 секунды быстрого нагрева

Печь Aladdin имеет функцию быстрого нагрева без предварительного нагрева, а ее секретом является использование графитового нагрева.

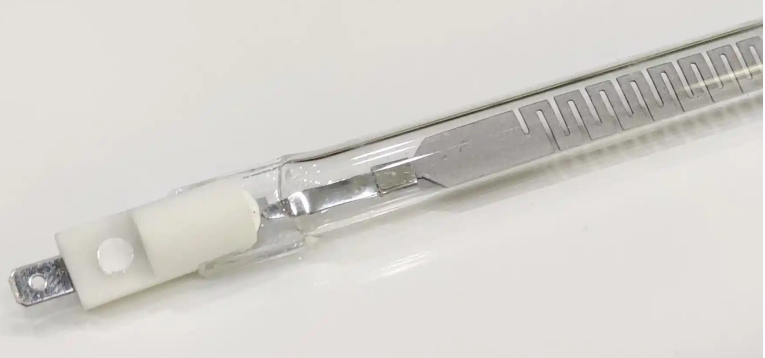

На вершине духовки есть графитовая нагревательная трубка, а графит имеет довольно высокую теплопроводность, которая может достичь эффекта быстрого нагрева.
