Полное руководство по выбору листа из синтетического графита в 2026 году

Выбор подходящего листа синтетического графита в 2026 году означает баланс между проводимостью, толщиной, гибкостью и потребностями вашего устройства. Неправильный выбор материалов для аккумуляторов 5G, электромобилей или складных устройств может привести к перегреву, поломке или угрозе безопасности. Улучшение производства теперь сокращает разрыв между высококачественными и бюджетными сортами синтетических графитовых листов. Рынок материалов для терморегулирования достигнет 4,59 миллиардов долларов США в 2026 году, а среднегодовой темп роста составит 6,30% до 2036 года. Анизотропия графитового листа влияет на его работу, поэтому вы должны тщательно проверить свои конкретные области применения. Графитовые листы обеспечивают легкий контроль нагрева электроники, повышая эффективность охлаждения.

Ключевые выводы

• Выберите графитовый лист , который уравновешивает распространение тепла, толщину, гибкость и стоимость вашего устройства.

• Тепло движется в стороны по графитовым листам. Используйте это, чтобы отвести тепло от горячих точек.

• Более толстые листы рассеивают больше тепла, но требуют больше места. Толщину выбирайте в зависимости от вашего помещения и тепловой нагрузки.

• Для складных устройств выбирайте гибкие листы, которые сгибаются тысячи раз и не трескаются.

• Аккумуляторным блокам электромобилей необходимы большие листы с покрытием, чтобы предотвратить короткие замыкания и замедлить температурный разгон.

• Перед покупкой протестируйте реальные образцы. Измерьте тепловой поток, адгезию и изгиб, чтобы избежать сбоев.

• Высокие значения Вт/мК не всегда означают наилучшие результаты. Выберите класс, который соответствует ограничениям вашего дизайна.

Матрица быстрого старта: лучшие листы из синтетического графита

Вам нужен быстрый способ выбрать правильный сорт для вашего продукта. Эта диаграмма дает вам отправную точку. Найдите тип вашего устройства в таблице ниже. Затем прочитайте подробные разделы для получения дополнительной технической помощи.

Флагманский класс: максимальное распространение тепла

Этот уровень обеспечивает лучшую теплопроводность. Вы получаете 1500 Вт/мК в плоскости для немедленного отвода тепла от горячих точек. В материале используется структура очень чистого синтетического графита, обеспечивающая максимальную производительность.

Характеристики: плоская проводимость 1500 Вт/мК.

Этого рейтинга достигают такие модели, как T68, T68A, T68AP и T68APF. Все они имеют плотность 2,1 г/см⊃3; и проводимость по оси Z 5 Вт/м·К. T68 выдерживает температуру до 400°C, а T68APF работает при 80–100°C для конструкций с клейкой основой.

Подходит для: смартфонов и графических процессоров высокого класса.

Эти устройства создают сильный нагрев в небольших помещениях. Лист синтетического графита с высокой теплопроводностью хорошо отводит тепло. Это останавливает дросселирование и поддерживает высокую производительность во время игр или работы с видео.

Сбалансированный класс: гибкость и производительность

Не каждому устройству нужна максимальная проводимость. Для многих складных конструкций требуется гибкий материал, который может сгибаться и не трескаться. Этот сорт сочетает в себе распространение тепла и механическую прочность.

Характеристики: 800–1200 Вт/мК с высокой гибкостью.

Этот диапазон по-прежнему хорошо распределяет тепло. Материал выдерживает многократные циклы складывания. Это делает его идеальным для перемещения конструкций, где лист должен сгибаться тысячи раз.

Подходит для: складных, носимых устройств и тонких ноутбуков.

Эти устройства имеют изгибы с малым радиусом. Обычный хрупкий лист сломается. Гибкие графитовые листы обеспечивают долгосрочную надежность при таком использовании. Они легко подходят к изогнутым поверхностям.

Ценный класс: экономичное управление температурным режимом

Не всегда требуется максимальная производительность. Для многих изделий достаточно стандартного терморегулирования с использованием графитового листа. Этот класс дает вам хорошее сочетание цены и функциональности.

Характеристики: 400–700 Вт/мК, стандартная производительность.

Это надежная отправная точка для листов синтетического графита . Он хорошо переносит умеренные тепловые нагрузки. Стоимость намного ниже, чем у премиальных сортов, что делает его пригодным для крупносерийного производства.

Лучше всего подходит для: светодиодного освещения и бытовой техники.

Эти устройства имеют меньшую удельную мощность. Тепло распространяется на большую площадь. Графитовый лист недорогого качества предлагает недорогое решение. Это продлевает срок службы продукта без дополнительных затрат.

Ультратонкий сплав для ограниченного пространства

Для некоторых конструкций требуются листы тоньше 25 мкм. Эти ультратонкие сплавы по-прежнему обеспечивают мощность 700–1000 Вт/мК в плоскости. Они вписываются в очень маленькие зазоры между деталями. Это ключевой момент для компактной электроники, где важен каждый микрон.

Такие производители, как DASEN, предлагают специальные сорта в этих диапазонах. Вы можете менять толщину, клеевое и диэлектрическое покрытия. Информацию о нестандартных характеристиках см. в разделе «Поставка» далее в этом руководстве.

Как работают листы синтетического графита

Изучение того, как работает лист синтетического графита, поможет вам выбрать лучшие материалы. Изготовление начинается с полиимидной пленки. Производители нагревают эту пленку выше 2800°C без доступа кислорода. На этом этапе, называемом высокотемпературным пиролизом, атомы углерода выстраиваются в высокоупорядоченные слои. В результате получается материал с почти идеальной кристаллической структурой. Эта структура придает листу отличную способность распространять тепло.

Анизотропия: почему важна плоскостная проводимость

Графит по-разному распределяет тепло в разных направлениях. Это качество называется анизотропией. В листе синтетического графита тепло движется по поверхности со скоростью 1500 Вт/мК и более. По толщине тепло проходит со скоростью всего около 5 Вт/мК. Эта большая разница влияет на то, как вы используете материал.

Представьте себе лист как систему магистралей для фононов. Фононы — это колебания, переносящие тепло в кристаллической решетке. Направление в плоскости похоже на многополосную автостраду. По этому пути тепло распространяется быстро и хорошо. Направление через плоскость похоже на узкую проселочную дорогу. В этом направлении уходит очень мало тепла. Эта конструкция отлично подходит для электроники. Горячие точки расположены на одной стороне листа. Материал распространяется, нагреваясь вбок, по большой площади. Затем охлаждающие детали, такие как радиаторы или панели шасси, поглощают распространяющееся тепло.

Синтетический, природный графит и медь

У вас есть много вариантов распространения тепла. Каждый материал имеет разные сильные стороны. Листы синтетического графита обеспечивают лучший поток тепла в плоскости среди обычных тепловых материалов. Природные хлопья графита также хорошо отводят тепло, но в них больше примесей и пороков. Эти проблемы рассеивают фононы и снижают производительность. Листы синтетического графита дают более ровные результаты, поскольку контролируемый процесс изготовления устраняет большинство дефектов.

Медь также хорошо проводит тепло, около 400 Вт/мК. Но медь весит гораздо больше графита. Лист графита весит примерно четверть веса такого же слоя меди. Медь также проводит электричество, что может вызвать короткое замыкание. Листы синтетического графита могут иметь диэлектрические покрытия для электроизоляции. Для легких устройств, таких как смартфоны и ноутбуки, графитовые листы легко выигрывают.

Роль полиимидной пленки в производстве

Качество исходного фильма определяет качество конечного продукта. Полиимидная пленка является основным материалом. Во время пиролиза полимерные цепи пленки разрушаются и перестраиваются. Атомы углерода выстраиваются в графеноподобные слои. Более высокие температуры обработки улучшают выравнивание. Такое выравнивание напрямую влияет на конечные тепловые характеристики.

Чистота полиимидной пленки имеет большое значение. В качественной пленке мало посторонних атомов. Эти примеси могут испортить кристаллическую структуру во время графитации. Такие производители, как DASEN, тщательно контролируют этот процесс. Их производство, сертифицированное по стандарту ISO9001, гарантирует, что каждая партия одинакова. Такая последовательность важна для крупносерийного производства электроники. Вам нужна предсказуемая производительность миллионов устройств. Синтетический графитовый лист от проверенного поставщика всегда обеспечивает такую ​​надежность.

Результатом этого процесса является материал с высоким тепловым потоком и удивительной гибкостью. Вы можете согнуть его по углам. Вы можете нарезать его на сложные фигуры. Вы можете заламинировать его клеем или изоляционной пленкой. Эта универсальность делает синтетические графитовые листы лучшим выбором для современных нужд терморегулирования.

Критические параметры для выбора графитового листа

Когда вы выбираете графитовый лист, цифры в таблице данных показывают только часть изображения. Эти значения получены в результате идеальных лабораторных испытаний с идеальными поверхностями. В вашем реальном устройстве есть клей, давление при монтаже, воздушные зазоры и шероховатые поверхности. Все это влияет на то, насколько хорошо лист управляет теплом. Процесс, сертифицированный DASEN по стандарту ISO9001, гарантирует, что каждая партия соответствует спецификациям. Эта последовательность имеет значение для изготовления многих юнитов. Вам нужны надежные результаты по тысячам продуктов. Незначительное изменение качества материала может вызвать большие проблемы в полевых условиях.

Теплопроводность: в плоскости и в плоскости

Почему плоскостное распространение доминирует в распределении горячих точек

Тепло распространяется по поверхности листа гораздо быстрее, чем по его толщине. Это главная особенность листа синтетического графита . Плоскостная проводимость достигает 1500 Вт/мК. Высокая теплопроводность позволяет отводить тепло от небольшой горячей точки. Тепло распространяется на большую территорию. Тогда его можно будет снять с помощью радиатора или корпуса. Думайте о простыне как о дороге к теплу. Основная дорога проходит по поверхности. Лишь небольшая дорожка проходит сквозь толщу. Вот почему вы хотите разместить лист так, чтобы основной путь нагрева оставался в плоскости. Слоистая кристаллическая структура направляет фононы вдоль плоскости.

Когда сквозная проводимость имеет решающее значение

Но вы не можете полностью игнорировать направление поперечной плоскости. В некоторых случаях для прохождения через лист требуется тепло. Например, когда вы складываете несколько листов или монтируете деталь прямо сверху. Значение в сквозной плоскости составляет около 5 Вт/мК. Это мало, но все же полезно. Вам нужно подумать о тепловом пути от источника тепла до поверхности листа. Хорошее контактное давление снижает сопротивление на этом интерфейсе. Без достаточного давления воздушные зазоры создают барьер. Материал термоинтерфейса может помочь заполнить эти пробелы. Направление через плоскость становится важным в многослойных конструкциях.

Толщина, гибкость и термостойкость

Компромисс: распространение тепла против ограничений Z-высоты

Более толстые листы распространяют больше тепла. Но они занимают больше места внутри вашего устройства. Этот компромисс имеет значение для ультратонких продуктов. Более толстый лист имеет большую площадь поперечного сечения для отвода тепла. Это снижает термическое сопротивление вдоль листа. Но вы должны вставить лист в плотный зазор. Вам также нужно подумать о гибкости. Более толстые листы гнутся сложнее. Для складных устройств лучше подойдет тонкий гибкий лист. Минимальный радиус изгиба увеличивается с увеличением толщины. Вы должны сбалансировать эти две потребности для вашего конкретного дизайна.

Обычная толщина: 17 мкм, 25 мкм, 40 мкм и 70 мкм.

Эти четыре толщины подходят для большинства применений. Лист толщиной 17 мкм подходит для очень ограниченного пространства. Он по-прежнему обеспечивает хорошее распространение тепла. Лист толщиной 25 мкм является распространенным выбором для смартфонов. Он хорошо сочетает в себе производительность и толщину. Лист толщиной 40 мкм выдерживает более высокие тепловые нагрузки. Вы найдете это в ноутбуках и планшетах. Лист толщиной 70 мкм обеспечивает лучшее распределение тепла. Используйте это для охлаждения больших площадей в аккумуляторных блоках электромобилей. Каждая толщина имеет определенную роль на рынке. Ваш выбор зависит от доступного пространства и тепловой нагрузки, которой вам необходимо управлять.

Электрические и механические свойства

Варианты изоляции: с покрытием или голые листы

Голый графитовый лист проводит электричество. Прикосновение к открытым частям может привести к короткому замыканию. Чтобы решить эту проблему, вы можете добавить диэлектрическое покрытие. Листы с покрытием обеспечивают электрическую изоляцию. Они также предотвращают окисление с течением времени. Покрытие добавляет небольшое термическое сопротивление. Но этот компромисс того стоит ради безопасности. Для многих применений электромобилей требуются листы синтетического графита с покрытием. Толщина покрытия обычно составляет от нескольких микрон до десятков микрон. Вы можете выбрать правильный уровень изоляции в соответствии с вашими потребностями в напряжении.

Типы клеев и их термическое воздействие

Клеевой слой между листом и деталью повышает устойчивость. Стандартные акриловые клеи имеют низкую теплопроводность. Они могут блокировать поток тепла. Для хорошей работы вам нужны теплопроводящие клеи. Эти клеи содержат керамические наполнители. Они помогают теплу проходить через линию соединения. Толщина клея также имеет значение. Более тонкий слой дает меньшее сопротивление. Но очень тонкий слой может плохо сцепляться с шероховатыми поверхностями. Вы должны проверить клей на конкретном основании, чтобы убедиться в хорошем смачивании и покрытии.

Диапазон рабочих температур и старение

Графитовые листы хорошо выдерживают высокие температуры. Некоторые марки работают при температуре до 400°C. Но клей ограничивает общий диапазон. Стандартные клеи разлагаются при температуре выше 100°C. Для использования при высоких температурах выбирайте лист без клея или с высокотемпературным клеем. Со временем повторяющиеся циклы нагрева и охлаждения могут повлиять на производительность. Материал может потерять некоторую гибкость. Производственный процесс DASEN создает стабильные листы, устойчивые к старению. Правильное хранение и обращение также продлевают срок службы материала. Проверьте таблицу технических данных, чтобы узнать максимальную непрерывную рабочую температуру для выбранного вами класса.

Руководство по управлению температурным режимом для конкретного приложения

Различные устройства предъявляют разные требования к выбору материала . Смартфон должен быть очень тонким. Аккумуляторная батарея электромобиля должна покрывать большую площадь и оставаться электрически безопасной. Базовая станция 5G должна оставаться стабильной при высоких температурах в течение длительного времени. Подбор типа устройства подходящего класса экономит время и деньги.

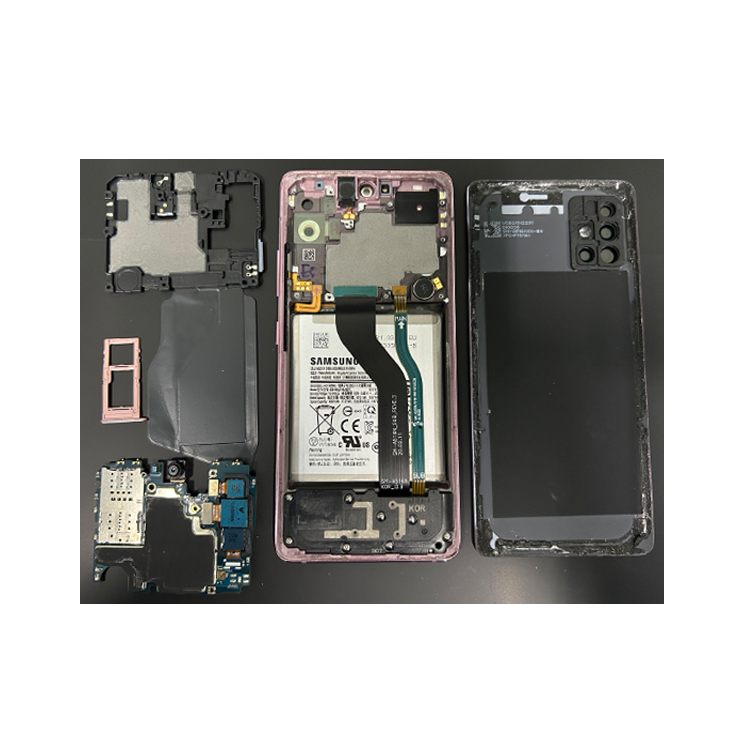

Смартфоны и носимые устройства: тонкость имеет решающее значение

Современные телефоны выделяют много тепла от процессоров, камер и радиомодулей 5G. У вас почти нет вертикального пространства, чтобы справиться с этим теплом. Каждый крошечный кусочек толщины имеет значение, когда все ваше устройство имеет толщину менее 8 мм. Этот факт с самого начала определяет ваш выбор материала.

Балансировка проводимости с ограничениями по высоте по оси Z

Вы сталкиваетесь с прямым компромиссом. Более толстый графитовый лист рассеивает больше тепла, но занимает драгоценную высоту по оси Z. Более тонкий лист подходит для узких зазоров, но отводит меньше тепла. Для большинства флагманских телефонов лист толщиной 25 мкм обеспечивает наилучший баланс. Он обеспечивает сильную проводимость в плоскости около 1500 Вт/мК при очень небольшой толщине. Ультратонкие материалы толщиной менее 25 мкм подходят для носимых устройств, где пространство еще более ограничено. Эти более тонкие варианты по-прежнему обеспечивают мощность 700–1000 Вт/мК, что хорошо справляется с умеренными тепловыми нагрузками.

Расположение листа имеет такое же значение, как и его толщина. Вы хотите, чтобы лист соединял точку доступа и корпус или распределитель тепла. Это создает свободный путь для распространения тепла. Также нужно подумать о клеевом слое. Теплопроводящий клей предотвращает закупорку линии соединения. Проверьте свою сборку на реальных деталях. Значения в технических характеристиках предполагают идеальный контакт. В фактической сборке учитываются давление, допуски и шероховатость поверхности, которые влияют на производительность.

Аккумуляторы для электромобилей: распространение тепла по большой площади

Аккумуляторы электромобилей производят тепло на больших поверхностях. Элементы генерируют тепло неравномерно во время быстрой зарядки и сильного разряда. Без должного распространения образуются горячие точки. Эти горячие точки ускоряют повреждение клеток и сокращают срок службы. Лист синтетического графита может распределять тепло по всей поверхности упаковки, обеспечивая более равномерную температуру.

Управление тепловым разгоном и сроком службы

Термический разгон остается самой большой проблемой безопасности для аккумуляторов электромобилей. Перегрев одной ячейки может вызвать срабатывание соседних ячеек. Графитовый лист помогает отводить тепло от неисправного элемента. Это замедляет распространение и дает системе управления батареями время среагировать. Равномерная температура также продлевает срок службы. Клетки, которые остаются в узком температурном диапазоне, деградируют медленнее. Вам нужен лист, покрывающий всю площадь ячейки. Листы большого формата, часто толщиной 70 мкм, обеспечивают площадь поперечного сечения, необходимую для эффективного распределения по широким поверхностям.

Требования безопасности к диэлектрическому покрытию

Голый графит проводит электричество. В аккумуляторном блоке это создает риск короткого замыкания. Клеммы ячеек и шины находятся под высоким напряжением. Проводящий лист, касающийся обоих, создает опасный путь. Необходимо использовать лист с покрытием, обладающим диэлектрическими свойствами. Покрытие обеспечивает электрическую изоляцию, сохраняя при этом тепловые характеристики . Это покрытие добавляет немного термического сопротивления, но преимущества безопасности намного перевешивают эти затраты. Всегда проверяйте номинальное напряжение покрытия по максимальному напряжению вашего аккумулятора. Также убедитесь, что покрытие выдерживает диапазон рабочих температур вашей аккумуляторной системы.

Базовые станции 5G и силовая электроника

Базовые станции постоянно работают на открытом воздухе. Они сталкиваются с перепадами температур: от морозной зимы до жаркого лета. Силовая электроника внутри генерирует много тепла, которое должно эффективно отводиться. Ваш материал должен надежно работать долгие годы, не выходя из строя.

Высокотемпературная стабильность и долговечность

Стандартные акриловые клеи разрушаются при температуре выше 100°C. Для электроники базовой станции, которая перегревается, нужен другой подход. Выберите графитовый лист без клея или с высокотемпературным клеем, рассчитанным на ваш рабочий диапазон. Некоторые сорта выдерживают температуру до 400°C, что дает вам большой запас. Сам графит хорошо противостоит старению. Его кристаллическая структура остается стабильной благодаря повторяющимся циклам нагрева и охлаждения. Этот срок службы имеет значение для оборудования, рассчитанного на эксплуатацию в течение десяти лет и более.

Радиочастотные помехи обычно не являются проблемой для графита. В большинстве случаев материал не создает и не притягивает электромагнитные шумы. Однако о заземлении и экранировании следует подумать отдельно. Графитовые листы не заменяют план экранирования. Они справляются с нагревом, а не с электромагнитной совместимостью. Планируйте пути заземления и экранирующие банки отдельно от теплового решения.

Выбор подходящего материала зависит от вашего конкретного применения. Смартфону нужна тонкость. Пакет электромобилей нуждается в безопасности и покрытии. Базовой станции нужна долговечность. Подберите марку в соответствии с требованиями, и вы получите надежную эффективность охлаждения на протяжении всего срока службы продукта.

Тенденции рынка и инновации 2026 года

Область терморегулирования быстро меняется. Новые материалы появляются каждый год. Некоторые предлагают реальные улучшения. Другие обещают больше, чем могут выполнить. Вы должны увидеть реальный прогресс в маркетинговой шумихе. Этот раздел поможет вам увидеть разницу.

Листы с графеном: реклама против реальности

Графен вызывает много шума. Производители добавляют небольшое количество в свою продукцию. Они заявляют о большом приросте производительности. Правда сложнее. Чистый графен очень хорошо отводит тепло. Но добавить его в полезный лист в большом масштабе по-прежнему сложно. Большинство продуктов, обогащенных графеном, содержат лишь небольшую долю графена. Это небольшое количество не меняет работу всего листа. Базовый материал по-прежнему выполняет большую часть работы.

Задавайте сложные вопросы, когда видите заявления о графене. Запросите результаты анализов в независимых лабораториях. Спросите, как графен вписывается в структуру. Спросите, стоит ли более высокая производительность более высокой цены. В большинстве случаев дополнительные затраты перевешивают реальную выгоду. Стандартный синтетический графитовый лист хорошего качества уже работает очень хорошо. Для большинства бытовой электроники вы не увидите разницы. Потратьте деньги на другие улучшения дизайна. Думайте о вариантах графена только тогда, когда вы попробовали стандартные варианты и все еще нуждаетесь в большей мощности.

Достижения производства: CVD и качество отжига

Методы производства продолжают улучшаться. Химическое осаждение из паровой фазы, или CVD, позволяет производителям создавать графитовые слои с меньшим количеством дефектов. Этот процесс создает более совершенную кристаллическую структуру. Меньшее количество дефектов означает меньшее рассеяние фононов. Тепло распространяется быстрее через материал. Благодаря этим достижениям проводимость в плоскости превысила 1800 Вт/мК. Это число больше, чем нужно большинству устройств сегодня. Но эта тенденция имеет значение для будущих продуктов с более высокими потребностями в электроэнергии.

Качество отжига также улучшается. Лучший контроль температуры во время графитации дает более стабильные результаты. Выравнивание кристаллов становится более равномерным по всему листу. Такая последовательность означает предсказуемую производительность вашего продукта. Вы можете проектировать с меньшим запасом прочности. Вы можете быть уверены, что каждая партия работает как предыдущая. Для крупномасштабного производства эта надежность имеет большее значение, чем небольшое повышение проводимости. DASEN вкладывает много денег в эти области. Компания имеет более 10 патентов на методы производства и усовершенствования материалов. Это исследование поможет вам предлагать более качественные продукты по стабильным ценам.

Экологичность и возможность вторичной переработки термических материалов

Экологические проблемы определяют выбор при покупке. Производители электроники сталкиваются с необходимостью сократить количество отходов. Графитовые листы имеют здесь некоторые преимущества. Сам материал стабилен и безопасен. В процессе использования не выделяет вредных соединений. Но переработка по-прежнему сложна. Листы графита часто прилипают к клеям и другим материалам. Разделение этих слоев требует усилий. Некоторые производители теперь разрабатывают конструкции, облегчающие разборку. Они используют защитные вкладыши, которые аккуратно отслаиваются. Они избегают постоянных связей, когда могут.

DASEN работает над сокращением производственных отходов. Более эффективные методы резки уменьшают количество отходов. Более эффективные процессы используют меньше энергии на квадратный метр. Эти улучшения снижают затраты. Они также уменьшают воздействие листов синтетического графита на окружающую среду. Когда вы проверяете поставщиков , спросите об их экологических практиках. Спросите о мерах по сокращению отходов. Спросите, можно ли переработать их продукцию. Эти факторы влияют на ваши собственные экологические отчеты. Они также влияют на долгосрочную стабильность поставок. Производители, инвестирующие в устойчивые методы, готовятся к правилам будущего. Вы получаете выгоду, работая с партнерами, которые планируют заранее.

Рынок графитовых листов постоянно меняется. Ажиотаж вокруг графена утихнет. Реальный прирост производства сохранится. Устойчивое развитие станет обычным требованием. Вам следует следить за этими тенденциями. Они влияют на качество продукции, стоимость и предложение. Выбирайте поставщиков, которые инвестируют в настоящие инновации. Ваш план управления температурным режимом зависит от их прогресса.

Поиск и анализ затрат на листы из синтетического графита

Поиск подходящего поставщика имеет такое же значение, как и выбор подходящего материала. Отличный графитовый лист из ненадежного источника приводит к задержкам производства и ухудшению качества. Вам нужен партнер, который сможет стабильно поставлять материал в нужном вам объеме. Этот раздел поможет вам проверить поставщиков, понять затраты и протестировать материалы перед принятием решения.

Оценка поставщиков: качество, мощность и сроки выполнения заказов

Начните поиск поставщиков с просмотра их сертификатов качества. Сертификация ISO9001 показывает, что они следуют международным стандартам управления качеством. Это означает, что они записывают свои процессы и отслеживают показатели качества. Спросите об их методах тестирования. Они проверяют каждую партию или только образцы? Какие допуски они выдерживают? Поставщик, который не может четко ответить на эти вопросы, скорее всего, впоследствии создаст проблемы.

Производительность имеет значение для вашего производственного графика. Небольшой поставщик может предлагать отличные цены, но не сможет расти вместе с вами. Проверьте их заводские площади и годовой объем производства. Спросите о сроках выполнения стандартных и индивидуальных заказов. Надежный поставщик имеет достаточный запас для быстрой доставки образцов. Они также честно расскажут вам о сроках производства. Вам нужен партнер, который сообщает о задержках раньше, а не после истечения крайнего срока.

Практический пример: производственные возможности DASEN

DASEN — хороший пример среднего и крупного производителя. Основанная в 2011 году, компания имеет мастерскую площадью более 10 000 квадратных метров. Их годовая производственная мощность достигает 6 миллионов квадратных метров листов из синтетического графита. Такой масштаб означает, что они могут обрабатывать как прототипы, так и крупные заказы без потери качества.

В DASEN работает около 170 человек, и компания имеет более 10 патентов на изобретения. Их сертификация ISO9001 показывает их приверженность стабильному качеству. Они обслуживают отрасли от бытовой электроники до транспортных средств на новых источниках энергии. Обратившись к ним, вы можете запросить индивидуальные оценки в пределах их стандартных диапазонов. Их команда инженеров поможет вам подобрать правильный материал для вашего применения. Эта поддержка оказывается ценной, когда вы сталкиваетесь с необычными тепловыми проблемами.

Цена за единицу площади: чего ожидать в 2026 году

Цены на листы синтетического графита широко варьируются в зависимости от марки и толщины. В 2026 году вы можете рассчитывать платить примерно от 5 до 50 долларов за квадратный метр. Точная цена зависит от нескольких факторов. Более высокая теплопроводность стоит дороже. Более тонкие листы требуют более точного изготовления. Диэлектрические покрытия и клеевые слои увеличивают стоимость. Нестандартные размеры и формы также повышают цену за единицу площади.

Классы значений с проводимостью 400–700 Вт/мК находятся в нижней части этого диапазона. Они подходят для светодиодного освещения и бытовой техники, где стоимость имеет решающее значение. Сбалансированные сорта с мощностью 800-1200 Вт/мК находятся посередине. Флагманские сорта, мощность которых достигает 1500 Вт/мК, требуют самых высоких цен. Ожидайте, что цены на ультратонкие листы толщиной менее 25 мкм будут близки к верхней границе диапазона. Сложность производства определяет эту стоимость. Всегда запрашивайте расценки у нескольких поставщиков. Цены варьируются в зависимости от эффективности производства и поставок материалов.

Важность выборочного тестирования и проверки

Никогда не пропускайте тестирование образцов перед размещением объемного заказа. Значения в технических характеристиках взяты из идеальных лабораторных условий. Ваша реальная область применения включает в себя клеи, монтажное давление и шероховатость поверхности. Эти факторы меняют характеристики материала. Образец теста показывает фактическое тепловое поведение вашей конкретной сборки. Этот шаг избавит вас от дорогостоящих изменений в будущем.

Запросите образцы как минимум у двух поставщиков. Проверьте их в одинаковых условиях. Сравните результаты с вашим тепловым бюджетом. Этот процесс проверки требует времени, но предотвращает дорогостоящие ошибки. Материал, который выглядит идеально на бумаге, может не подойти вашему устройству. Физические испытания придадут вам уверенности, прежде чем вы примете крупные заказы.

Ключевые испытания: термический импеданс, адгезионное отслаивание и усталость при изгибе.

Проведите три ключевых теста на ваших образцах. Сначала измерьте термический импеданс по стандарту ASTM D5470. Этот тест показывает, насколько хорошо тепло проходит через материал под контролируемым давлением. Он показывает реальное термическое сопротивление вашего стека. Во-вторых, проведите тест на отслаивание адгезии. Это подтверждает правильность сцепления клея с подложкой. Слабая адгезия со временем приводит к расслоению и потере характеристик. В-третьих, проверьте усталость на изгиб, если ваша конструкция требует гибкости. Сложите образец несколько раз, чтобы имитировать реальное использование. Проверьте наличие трещин или потери проводимости после тысяч циклов.

Эти тесты дадут вам данные, которым вы можете доверять. Они выявляют различия между поставщиками, которые скрывают таблицы данных. Более дешевый материал может не пройти испытание на изгиб. Премиум-класс может не улучшить тепловые характеристики настолько, чтобы оправдать свою стоимость. Тестирование отвечает на эти вопросы с помощью доказательств, а не догадок. Ваше решение по управлению температурным режимом зависит от этой проверки. Уделите время правильному тестированию, и вы избежите сбоев в эксплуатации, которые нанесут ущерб вашей репутации.

Используйте этот контрольный список из пяти шагов, чтобы выбрать окончательный материал:

1. Определите свой тепловой бюджет. Рассчитайте Вт/мК, необходимое для вашей точки доступа.

2. Знайте пределы своего пространства. Узнайте, какую толщину и гибкость вы можете использовать.

3. Проверьте электробезопасность. Решите, нужна ли вам изоляция или заземление.

4. Выберите лист, который соответствует вашему температурному диапазону и месту, где он будет работать.

5. Протестируйте реальные образцы как минимум от двух поставщиков.

Лучшие листы синтетического графита не имеют самой высокой проводимости. Они соответствуют всем вашим проектным ограничениям — термическим, механическим, электрическим и экономическим — без дополнительных усилий. Хорошее управление температурным режимом обеспечивает баланс между производительностью и стоимостью.

Готовы выбрать материал? Отправьте электронное письмо в DASEN по адресу export01@szdasen.com или зайдите на сайт Thermalgraphite.com, чтобы запросить специальный набор образцов и технические характеристики. Если вы не уверены в своей форме, попросите инженера-теплотехника смоделировать тепловой путь перед покупкой.

Часто задаваемые вопросы

Чем листы синтетического графита отличаются от природного графита?

Листы синтетического графита изготавливаются путем нагрева полиимидной пленки выше 2800°С без доступа кислорода. Этот процесс создает более чистую и однородную кристаллическую структуру, чем природный графит. Вы получаете более стабильные тепловые характеристики и меньшее количество примесей в каждой партии.

Можете ли вы разрезать или придать форму графитовому листу самостоятельно?

Да, вы можете разрезать большинство листов синтетического графита острым лезвием или высекальным ножом. Материал не легко раскалывается. Для сложных форм попросите у поставщика детали, вырезанные по индивидуальному заказу.

Как выбрать правильную толщину для вашего устройства?

Вы балансируете распространение тепла с пространством внутри вашего продукта. Лист толщиной 25 мкм хорошо подходит для смартфонов. Более толстые листы рассеивают больше тепла, но требуют больше места. Лист толщиной 70 мкм подходит для использования на больших площадях, например, для аккумуляторных блоков электромобилей.

Почему клеевой слой имеет значение для теплопередачи?

Стандартные акриловые клеи блокируют тепловой поток. Вам понадобится теплопроводящий клей с керамическими наполнителями. Это позволяет теплу проходить через линию соединения. Более тонкий клеевой слой снижает термическое сопротивление.

Как протестировать образец перед серийным производством?

Используйте стандарт ASTM D5470 для измерения теплового сопротивления при реальном давлении. Также проведите тест на адгезионное отслаивание и испытание на усталость при изгибе, если ваша конструкция складывается. Эти три теста показывают реальную производительность, которую не хватает в технических характеристиках.

Всегда ли более высокий рейтинг Вт/мК означает лучшую производительность?

Нет, лучший лист соответствует ограничениям вашего дизайна. Высокая проводимость стоит дороже и может не помочь, если требуется пространство или гибкость, ограничивающие толщину. Лист мощностью 400–700 Вт/мК часто подходит для светодиодного освещения и бытовой техники.
