Тепловое решение для электронных изделий — сетевой коммутатор

С быстрым развитием науки и техники наше общество вступило в информационный век. В этом обществе Интернет стал неотъемлемой частью жизни людей. С быстрым развитием информационной эпохи и постепенной популярностью облачных сервисов хранение данных во всех сферах жизни быстро увеличивается из-за популярности облачных сервисов. Увеличение мощности сервера также приводит к увеличению требований к коммутаторам. Мы считаем, что роутеры известны, но подавляющее большинство людей вообще не знают, что такое сетевой свитч, что он может сделать для нашей сети?

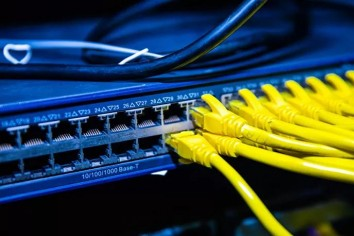

Сетевые коммутаторы соединяют серверы и сетевые устройства для создания центров обработки данных. Из-за популяризации облачных сервисов сетевое оборудование становится более плотным, а рост количества подключенных устройств утяжеляет нагрузку на коммутатор. Новый коммутатор сталкивается с проблемой балансировки улучшения производительности и снижения энергопотребления.

Промышленный коммутатор включает в себя модуль переключателя MAC, интерфейсный чип PHY, основной чип управления, память и другие компоненты. Из-за фатального воздействия высокой температуры на переключатели промышленного класса при проектировании таких изделий, помимо выбора компонентов промышленного класса с широким температурным диапазоном, все внимание следует уделять тепловому расчету оборудования.

Чтобы удовлетворить требованиям надежности, большинство промышленных переключателей имеют тепловую конструкцию без вентиляторов. Для чипов с высокой теплотворной способностью можно использовать термосиликоновую прокладку и материалы с термическими фазовыми изменениями для заполнения зазора между контактной поверхностью и формирования канала теплопроводности от поверхности чипа к корпусу, чтобы гарантировать работу чипа в безопасном температурном диапазоне, а переключатель работает надежно и безопасно в условиях высокой температуры.

Конструкция рассеивания тепла переключателя включает корпус переключателя и монтажную плату: монтажная плата расположена на теплопроводящей площадке, теплопроводящая площадка расположена на металлическом ребре теплоотвода, монтажная плата расположена под теплопроводящей подушкой, площадка прикреплена к внутренней поверхности корпуса переключателя; Термопрокладка представляет собой эластичный объект, который может эффективно обеспечить плотное прилегание термопрокладки к внутренней поверхности корпуса переключателя. Часть тепла, вырабатываемого печатной платой, передается металлическому радиатору через верхнюю термопрокладку, затем распространяется внутрь переключателя, а затем рассеивается в воздух через корпус переключателя. Часть тепла передается корпусу переключателя через нижнюю термопрокладку, а затем рассеивается в воздух. Это решение особенно подходит для небольших коммутаторов, которые позволяют эффективно избежать увеличения объема, увеличения стоимости и легкого повреждения, вызванного установкой охлаждающих вентиляторов.

Термосиликоновая прокладка в основном используется для теплопроводности и охлаждения между материнской платой и корпусом. Основная цель выбора теплопроводящей прокладки из силикагеля состоит в уменьшении термического сопротивления, возникающего между поверхностью источника тепла и контактной поверхностью устройства рассеивания тепла. Теплопроводящая подушечка из кремнезема может хорошо заполнять зазор контактной поверхности. С добавлением термического силикагеля поверхность контакта между источником тепла и радиатором может быть лучше, полный контакт, действительно происходит контакт лицом к лицу, реакция температуры может достигать минимально возможной разницы температур; Теплопроводящая кварцевая прокладка не только обладает изоляционными свойствами, но также обладает эффектом амортизации и звукопоглощения.
