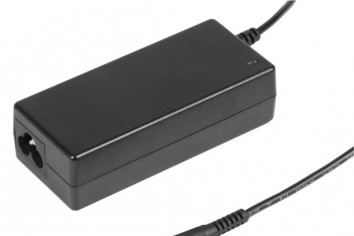

Адаптер питания — это устройство преобразования энергии для небольшого портативного электронного оборудования и электронных приборов.Он широко используется в материнских телефонах, игровых автоматах, языковых репитерах, Walkman, ноутбуках, сотовых телефонах и другом оборудовании.Адаптер питания обычно состоит из корпуса, силового трансформатора и схемы выпрямителя.В зависимости от типа выхода его можно разделить на тип выхода переменного тока и тип выхода постоянного тока;В зависимости от режима подключения его можно разделить на настенный и настольный.Адаптер питания широко используется в системах промышленной автоматизации, военной технике, научно-исследовательском оборудовании, светодиодном освещении, промышленном контрольном оборудовании, коммуникационном оборудовании, энергетическом оборудовании, приборах и других областях.
Поскольку в адаптере питания используется большое количество мощных полупроводниковых устройств, таких как выпрямительный мост, сильноточный выпрямитель, мощный триод или полевой транзистор, во время работы они выделяют много тепла.Если температура источника питания превысит 75 ℃, если это тепло не удастся вовремя отвести и поддерживать на разумном уровне, это повлияет на нормальную работу адаптера питания и в серьезных случаях повредит адаптер питания.Как правило, производители адаптеров питания используют некоторые теплоизоляционные материалы, чтобы помочь блоку питания рассеивать тепло во время проектирования и производства.Какие теплоизоляционные материалы обычно используются в схеме отвода тепла адаптера питания?
Теплопроводящий клей
Теплопроводный клей делится на местную заливку и общую заливку.Внутренняя часть адаптера питания неровная и неровная.Что необходимо, так это теплопроводящий материал, который может полностью обернуть трансформатор и не может быть перемещен по своему желанию.Местная заливка обычно концентрированная в случае высокой теплотворной способности и не может быть заменена другими теплопроводящими материалами.Интегральная герметизация связана с тем, что некоторым блокам питания приходится длительное время работать на открытом воздухе.Помимо решения проблемы отвода тепла, следует также учитывать водонепроницаемость и герметизацию блока питания.Таким образом, источники питания для наружного применения в основном используют встроенную герметизацию для рассеивания тепла.
Теплопроводящая силиконовая прокладка
Теплопроводная силиконовая прокладка обычно имеет небольшую часть применений в энергетике, но иногда она незаменима.Как правило, применение теплопроводной кремниевой пленки для адаптера питания в основном сосредоточено на печатных платах.Особое применение и спрос будут иметь специальное предложение для его удовлетворения.На печатную плату нанесена теплопроводящая кремниевая пленка, которая обладает высокой эффективностью теплопроводности. Электрическая изоляция, ударопрочность, защита от проколов и другие функции могут эффективно решить проблемы безопасности клиента.
Одиночный силикагель
Одиночный силикагель обычно используется для локальной теплопроводности силовых компонентов, а также может играть роль фиксатора компонентов.Обладает хорошей адгезией и герметизацией для металлов и неметаллов.
Теплопроводящая силиконовая прокладка обычно используется для упаковки трубок Power MOS.Обычные стандартные детали ТО-220 и К-3п обычно покрывают слоем силиконовой смазки на силиконовой пленке и МОП-трубке для увеличения адгезии и снижения термического сопротивления.
глиноземная керамика
Будь то теплопроводность, диапазон температурной устойчивости или изоляционные характеристики, она намного превосходит теплопроводную силиконовую ленту, которую можно использовать для замены силикагеля в трубке MOS.Для серий ТО-220 и То-3п имеются стандартные детали, а площадь контакта с МОП-трубкой необходимо увеличить, нанеся силиконовую смазку.
