Графеновый лист и графитовый лист: объяснение основных отличий

Графен представляет собой один слой атомов углерода; графит — это стопка из миллионов штук. Вы, вероятно, знаете графит из карандашного грифеля и промышленных смазочных материалов. Графен, тем временем, заслужил репутацию «чудо-материала» благодаря необычайной прочности и проводимости. Разница выходит далеко за рамки толщины.

В этой статье сравниваются их атомная структура, физические свойства и реальное применение, особенно в области управления температурным режимом. Эти знания необходимы вам, чтобы разумно выбирать между листом графена и листом графита для ваших проектов. Аналитики рынка прогнозируют, что рынок графена будет расти среднегодовыми темпами на 30-40% в течение следующих нескольких лет, что свидетельствует о его растущем коммерческом значении. Понимание сильных сторон каждого материала поможет вам принимать обоснованные и экономически эффективные решения уже сегодня.

Ключевые выводы

• Графен — это всего лишь один слой атомов углерода, а графит — это множество слоев, наложенных друг на друга.

• Графен проводит тепло и электричество лучше, чем любой металл, но работает только в двух измерениях.

• Графит хорошо распределяет тепло по поверхности, но не так хорошо по глубине.

• Графеновые термопрокладки нагревают поверхность, устраняя недостатки графита.

• Графит дешев и прост в производстве. Графен дорог и его трудно масштабировать.

• Выбирайте графит для бокового распределения тепла в таких устройствах, как смартфоны, по низкой цене.

• Выбирайте графен для особых задач, таких как датчики или перемещение тепла вверх на небольших участках.

• Оба материала будут использоваться вместе, удовлетворяя различные потребности в электронике и промышленности.

Графеновый лист против графитового листа: основные структурные различия

Глазами разницу не увидишь, но атомная структура определяет всё. Споры вокруг графенового листа и графитового листа начинаются на атомном уровне. Думайте об одном слое графена как об одном идеальном листе бумаги. Графит — это толстая стопка одной и той же бумаги, сложенная свободно. Эта разница в расположении создает совершенно разные материалы.

Атомное расположение: гексагональная решетка против многослойной стопки

Соты графена толщиной в один атом

Графен состоит всего из одного слоя атомов углерода. Эти атомы расположены в виде плоских шестигранных сот. Эта установка чрезвычайно сильна. Связь между атомами углерода в графене очень короткая. В таблице ниже показана разница.

Более короткие связи означают более прочные связи. Это главная причина, по которой графен обладает такой удивительной прочностью на разрыв. Самый тонкий лист графена имеет толщину всего в один атом. Его измеренная толщина составляет около 0,335 нанометра. Это делает его самым тонким материалом из когда-либо найденных.

Трехмерная кристаллическая структура графита

Графит — это просто множество слоев графена, сложенных вместе. Эти слои складываются в заданном порядке, часто называемом укладкой AB. Представьте себе один сотовый слой. Следующий слой располагается немного не по центру, а не прямо сверху. Это создает трехмерную кристаллическую структуру. Один слой — графен; много слоев составляют графит. Такое наложение сильно меняет свойства материала.

Межслойное соединение: ковалентная связь против сил Ван-дер-Ваальса

Сильные внутриплоскостные связи в графене

Внутри одного слоя графена атомы углерода связаны ковалентно. Это очень прочные химические связи, которые хорошо разделяют электроны. Вот почему графен так хорошо проводит тепло и электричество. Электроны легко текут через эту ковалентную сеть.

Слабые межслоевые силы, обеспечивающие скольжение в графите

Силы, удерживающие слои графита вместе, совершенно разные. Это слабые силы Ван-дер-Ваальса. Это не химические связи. Это всего лишь слабое притяжение между молекулами. Энергия связи между слоями очень мала.

Поскольку всего лишь около 48–51 мэВ на атом удерживает слои вместе, они могут легко скользить друг мимо друга. Вот почему графит кажется скользким. Вот почему карандаш оставляет след на бумаге. Слабая сила скольжения является ключевым отличием при сравнении графенового листа и графитового листа.

Размерность и толщина

Графен как настоящий 2D-материал

Один слой графена — это настоящий двумерный материал. Каждый атом находится на поверхности. Это дает ему очень большую площадь поверхности. Это также приводит к уникальным свойствам листов графена. Электроны ограничены плоскостью, что влияет на их движение. Эта двумерная природа делает графен таким особенным для датчиков и электроники.

Графит как объемный 3D-материал

Графит, с другой стороны, представляет собой объемный трехмерный материал. Его толщина может варьироваться от микрон до миллиметров. Вы можете держать в руке кусок графита. Такая объемная структура облегчает обработку. Дешевле производить. Эта объемная трехмерная структура — именно то, что вам нужно для многих промышленных приложений, таких как управление температурным режимом. Он обеспечивает надежный путь для распространения тепла.

Сравнение свойств: почему однослойное лучше многослойного

Вы можете подумать, что графен и графит действуют одинаково. Правда совсем другая. Один слой графена может делать то, чего не могут сделать многие слои графита. Но для многих реальных работ структура графита дает ему полезные преимущества. Вот прямой взгляд на основные свойства.

Электрическая проводимость: баллистический транспорт против анизотропного потока

Высокая подвижность электронов графена

Электроны движутся через графен практически без обратного сопротивления. Это называется баллистический транспорт. Электроны могут путешествовать на микрометры, ни с чем не сталкиваясь. Вы получаете электропроводность выше, чем у любого известного металла. Это происходит благодаря идеальному кристаллическому узору одного слоя.

Атомы углерода в графене образуют соты без дефектов. Электроны движутся как свет по оптоволоконному кабелю. Ничто не сталкивается с ними, чтобы замедлить их. Вы получаете стабильно высокую проводимость даже при комнатной температуре. Высокоскоростная электроника и быстрые транзисторы многое выигрывают от этой особенности.

Зависимая от направления проводимость графита

Графит хорошо проводит электричество по своим слоям. Плоское направление показывает хорошую металлическую проводимость. Но направление вверх и вниз действует совсем по-другому.

Удельное сопротивление в поперечном направлении в 10–100 раз выше из-за слабой межслоевой связи.

Вы должны планировать свой дизайн с учетом этого неравномерного поведения. Если вашему устройству требуется тепло или электричество для прохождения сквозь толщу материала, графит не подойдет. Графен, напротив, дает даже двумерный поток.

Теплопроводность: фононная динамика

Исключительная плоскостная теплопередача в графене

Тепло проходит через листы графена быстрее, чем через любой известный материал. Фононы переносят тепло по плоскости с поразительной эффективностью. Это делает графен отличным средством для охлаждения горячих точек в электронике.

В одном подвешенном слое можно получить тепловой поток выше 5000 Вт/мК. Это более чем в десять раз превышает тепловой поток меди. В горячих точках небольших устройств ничто не распространяет тепло быстрее. Эти особые свойства делают графен лучшим выбором для материалов теплоинтерфейса следующего поколения.

Нижняя поперечная проводимость графита

В графите тепло, проходя через слои, сталкивается с большими барьерами. Слабые силы Ван-дер-Ваальса между слоями рассеивают фононы. Это значительно снижает тепловой поток через плоскость.

Для контроля тепла вы должны расположить графитовые листы ровно напротив источника тепла. Это хорошо работает для распространения тепла в стороны. Но если вашей конструкции требуется тепло для движения вверх, графит не подойдет. Однослойный графен полностью позволяет избежать этой проблемы, поскольку ему не нужно беспокоиться о направлении поперечной плоскости.

Механическая прочность и гибкость

Рекордная прочность графена на растяжение

Графен — самый прочный материал, когда-либо испытанный. Испытание наноиндентирования в 2008 году это прямо доказало.

Бездефектный монослой имеет модуль Юнга около 1 ТПа и собственную прочность около 130 ГПа, измеренную непосредственно методом наноиндентирования в 2008 году.

Представьте себе, что лист графена растягивается почти до точки разрыва. Он выдерживает огромные нагрузки, прежде чем выйдет из строя. Эти удивительные свойства обусловлены сильными ковалентными связями в сотовой структуре. Но вы должны знать, что производство бездефектного графена в больших количествах по-прежнему остается задачей только в лаборатории. У большинства коммерческих графенов есть недостатки, которые занижают эти цифры.

Смазывающая способность и хрупкость графита

Графит предлагает совершенно другой механический профиль. Слабые силы между слоями позволяют листам легко скользить друг мимо друга. Вы знаете это по пометкам карандаша и промышленным смазкам.

Эта скользкость делает графит простым в обработке и формовании. Его можно измельчать, прессовать и формовать листы любой толщины. Однако эта же особенность делает графит хрупким под действием тянущей силы. Он не может сравниться по прочности с графеном. Для работ, требующих гибкости и прочности, графит часто трескается при повторяющихся нагрузках. Графен, напротив, остается гибким и прочным. Тем не менее, при обработке и изготовлении больших объемов часто выигрывает более простая обработка графита. Он уже электро- и теплопроводен при гораздо меньшей стоимости.

Методы производства: от добычи полезных ископаемых до CVD

Способ изготовления материала определяет его стоимость и качество. Природные источники происходят из земли. Синтетические версии производятся в печи. Понимание этих путей поможет вам понять, почему сегодня доминирует один материал.

Поиск природного и синтетического графита

Добыча и очистка природного графита

Природные источники происходят из метаморфизованных пород. Шахтеры добывают руду и выбрасывают хлопья на поверхность. Стандартный натуральный чешуйчатый порошок содержит 90–95% углерода. В марках высокой чистоты содержание углерода превышает 99%.

Вы получаете этот материал по низкой цене. Цена зависит от степени чистоты, которая вам нужна.

Природные источники предлагают самую низкую цену входа. Вы платите больше за более высокую чистоту.

Высокотемпературный синтез синтетического графита

Производители начинают с прекурсоров углерода, таких как нефтяной кокс. Они нагревают эти материалы выше 2500°C в электрической печи. Высокая температура организует атомы углерода в кристаллическую структуру. Этот процесс дает стабильный продукт. Чистота достигает 99% и выше. Вы платите премию за этот контроль. Синтетический порошок стоит от 1,80 до 3,50 доллара за килограмм.

Эксфолиация и химическое осаждение из паровой фазы (CVD) графена

Отшелушивание сверху вниз для мелкосерийного производства

Одним из способов производства материала является отделение слоев от объемного источника. Вы начинаете с хлопьев и используете жидкостный сдвиг для разделения слоев. Этот метод работает для небольших партий.

Жидкофазное отшелушивание дает типичный выход. Этот метод позволяет получить около 1 мас.% одного слоя. Дальнейшая обработка увеличивает это значение до 7–12 мас.%.

Более длительное время измельчения повышает выход. Через 15 часов вы получите почти 98% монослоев с общим выходом 90,7%. Чешуйки маленькие, около 190 нанометров в поперечнике. Эти данные помогут вам понять качество вывода вашего приложения.

CVD снизу вверх для высококачественных фильмов

Химическое осаждение из паровой фазы создает материал с нуля. Вы помещаете медную фольгу в печь. Вы пропускаете через него метан при высоких температурах. Атомы углерода метана оседают на поверхности меди. Они образуют сплошную высококачественную графеновую пленку.

Этот метод позволяет получить пленки большой площади с небольшим количеством дефектов. Качество кристаллов высокое. Вы получаете лучшие электронные свойства, чем расслоенные хлопья. Но процесс требует вакуумного оборудования и точного контроля. Затраты остаются высокими.

Масштабируемость и финансовые последствия

Промышленная зрелость и низкая стоимость графита

Промышленное производство осуществляется в огромных масштабах. Такие производители, как DASEN, производят листы термографита с годовой мощностью 6 миллионов квадратных метров. Это демонстрирует настоящую промышленную жизнеспособность.

Этот материал вы найдете повсюду. Он заполняет карандаши, смазочные материалы, батарейки и термопрокладки. Цепочка поставок зрелая. Затраты низкие. Промышленные материалы без проблем удовлетворяют потребности крупносерийного производства.

Высокие затраты на производство графена и ограниченный масштаб

Производство однослойного материала остается иным. Он движется меньшими партиями. Большая часть результатов идет на исследования или нишевые приложения. Стоимость за грамм остается высокой. Вы не можете соответствовать цене сыпучего материала.

Графеновые материалы демонстрируют замечательные свойства в лаборатории. Но их производство обходится гораздо дороже. На данный момент вы выбираете сыпучий материал для большинства коммерческих потребностей в управлении температурным режимом.

Применение терморегулирования: термографитовые листы и графеновые термопрокладки

Теперь вы знаете, чем эти материалы отличаются на атомном уровне и как они производятся. Реальный вопрос в том, как они работают в реальных устройствах. Сегодня большая часть коммерческого спроса связана с управлением температурным режимом. Ваш выбор зависит от вашего теплового пути, ограничений в пространстве и вашего бюджета.

Листы термографита в электронике

Листы плоского графита лидируют на рынке охлаждения бытовой электроники. Производители прессуют хлопья натурального или синтетического графита в тонкие, гибкие листы. Эти листы распределяют тепло по горячим частям вбок. Их можно найти внутри смартфонов, планшетов, систем светодиодного освещения и силовой электроники.

Решения DASEN на основе синтетического и природного графита

DASEN производит листы как из синтетического, так и из натурального графита для различных тепловых нагрузок. Синтетические листы распространяют по своей поверхности тепло со скоростью 1500–2000 Вт/(м·К). Это делает их подходящими для мощных деталей, таких как процессоры и лазерные диоды. Листы из натурального графита хорошо подходят для менее требовательных работ при меньших затратах. DASEN имеет сертификат ISO9001 и более 10 патентов в области технологий термоинтерфейсов. Эти сертификаты показывают, что их продукция соответствует устойчивым стандартам качества. Вы получаете надежный материал от производителя с проверенными промышленными масштабами.

Плоские листы для рассеивания тепла в смартфонах и светодиодах

Плоский лист графита переносит тепло вдоль своей поверхности. Вы помещаете его прямо над источником тепла. Тепло попадает на одну грань и распространяется наружу через проводящие слои. Эта конструкция лучше всего работает, когда у вашего устройства есть широкая плоская поверхность для отвода тепла.

В смартфоне инженеры прикрепляют тонкий лист графита позади процессора. Лист распределяет тепло по задней крышке телефона. Это позволяет процессору охлаждаться без вентилятора. В массивах светодиодного освещения тот же метод предотвращает перегрев отдельных диодов. Лист термографита уменьшает количество горячих точек и продлевает срок службы деталей. Плоскостная проводимость позволяет счетчикам тепла перемещаться вбок, оставаясь при этом достаточно тонким, чтобы поместиться в ограниченном пространстве.

Графеновые термопрокладки для вертикальной теплопередачи

Иногда тепло должно перемещаться по толщине материала, а не вдоль его поверхности. Здесь графеновые термопрокладки предлагают другой ответ. Они фиксируют предел поперечной плоскости, с которым сталкивается объемный графит.

Вертикально разрезанные структуры для сквозной проводимости

Производители изготавливают графеновые термопрокладки, выстраивая графеновые нанопластинки, стоящие вертикально на поверхности прокладки. Эта вертикальная установка обеспечивает прямой путь тепла через толщину материала.

Согласно отраслевому отчету IDTechEx, термопрокладки из вертикально ориентированных графеновых нанопластинок достигают эффективной теплопроводности в поперечном направлении 80 Вт/м·К при сжатии 2 МПа. Это число намного превышает проводимость стандартных графитовых листов в поперечной плоскости. Вы получаете эффективную передачу тепла в нужном вам направлении.

Вертикальная структура также позволяет подушке прилегать к неровным поверхностям. Когда вы прижимаете его между радиатором и процессором, он заполняет крошечные воздушные зазоры. Это значительно снижает сопротивление термоинтерфейса.

Пригодность для применений с тонкими зазорами

Вы найдете эти прокладки полезными в конструкциях с тонкими зазорами, где пространство ограничено. Процессоры ноутбуков, модули питания и автомобильная электроника часто имеют зазоры между источником тепла и охлаждающей пластиной от 0,5 до 3 мм. Графеновая термопрокладка точно соответствует этим зазорам.

Терпимость к температуре – еще один плюс. В таблице ниже сравниваются эксплуатационные пределы.

Графеновая термопрокладка выдерживает более высокие температуры, чем силиконовая. Это делает его подходящим для использования с высокой мощностью рядом со светодиодами, IGBT и аккумуляторами электромобилей. Вы получаете стабильную производительность даже при длительных термических нагрузках.

Выбор подходящего материала для вашего дизайна

Теперь у вас есть два четких варианта. Один распространяет тепло в стороны. Другой перемещает тепло вверх. Ваш выбор зависит от трех факторов.

Оценка требований к теплопроводности

Начните с определения направления теплового потока. Если ваш источник тепла расположен на большом теплоотводе или металлическом шасси, вам нужно распространение тепла в плоскости. Плоский графитовый лист со значениями теплопроводности в диапазоне 1500–2000 Вт/(м·К) хорошо справляется с этой задачей.

Если тепло должно перемещаться непосредственно от процессора вверх к радиатору, вам нужна сквозная проводимость. Графеновая термопрокладка с вертикально ориентированной структурой обеспечивает мощность 80 Вт/м·К по всей толщине материала при сжатии.

Также следует подумать о теплопроводности всей системы. Подушечка или лист — это только одна часть. Сопротивление интерфейса, монтажное давление и поток окружающего воздуха — все это влияет на конечную производительность.

Баланс между стоимостью, гибкостью и ограничениями по толщине

Графитовые листы стоят дешевле за квадратный метр. Они также выпускаются в больших рулонах, и им можно вырезать сложные формы. Их гибкость позволяет им обволакивать детали и подходить к изогнутым поверхностям. Эти особенности делают листы термографита стандартным выбором для большинства бытовой электроники.

Графеновые подушечки стоят дороже из-за специализированного процесса производства. Тем не менее, они предлагают уникальное преимущество при использовании в сквозной плоскости. Когда вам нужна вертикальная передача тепла в тонком зазоре, никакой другой материал не может сравниться с сочетанием высокой теплопроводности и тонкого профиля.

Ваше решение также зависит от объема производства. Для крупносерийного производства графитовые листы обеспечивают проверенные цепочки поставок и низкие удельные затраты. Графеновые прокладки лучше всего подходят для конструкций премиум-класса или для конструкций с критически важными эксплуатационными характеристиками, где дополнительные затраты окупаются лучшими тепловыми характеристиками.

Основные области применения этих двух материалов перекрываются в плане рассеивания тепла, но светят они в разных направлениях. Выберите плоский лист для бокового распределения. Выберите вертикальную площадку для потока через плоскость. Оба являются надежными высокоэффективными термоинтерфейсными материалами, если вы подберете для них правильный тепловой путь.

Другие промышленные применения: помимо рассеивания тепла

Управление температурным режимом — это лишь одна часть рынка углеродных материалов. Графен и графит также играют ключевую роль в чувствительности, смазке и повышении прочности материалов. Знание этих применений поможет вам увидеть полную ценность каждого материала.

Графен в сенсорах и гибкой электронике

Большая площадь поверхности для химических и биосенсоров

Каждый атом в одном слое графена находится на поверхности. Это создает огромную зону чувствительности. Когда молекулы газа приземляются на него, они меняют электрическое сопротивление. Вы можете измерить это изменение с высокой точностью.

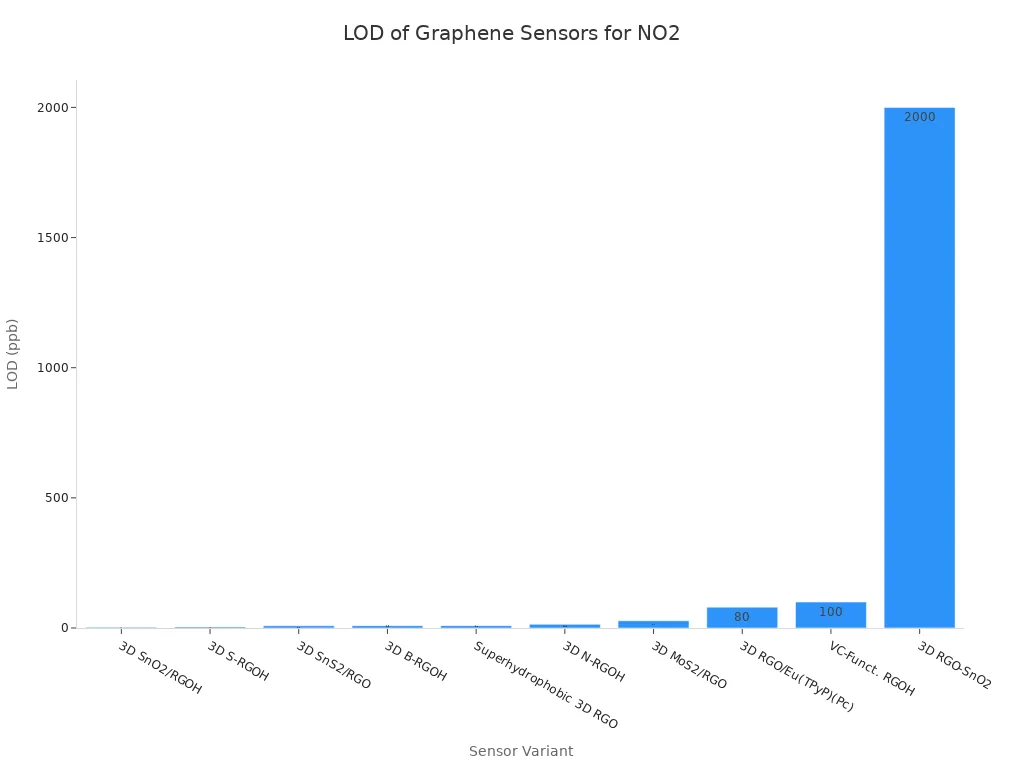

Датчики газа графена могут обнаруживать диоксид азота (NO₂) на очень низких уровнях. В таблице ниже показаны пределы обнаружения для различных конструкций датчиков.

Лучшие разработки обнаруживают NO₂ при концентрации всего 2,8 частей на миллиард. Такой уровень чувствительности помогает в мониторинге окружающей среды и безопасности на рабочем месте. Вы можете обнаружить опасные утечки газа до того, как они причинят кому-либо вред.

Гибкость для носимых устройств

Графен гнется, не ломаясь. Это делает его идеальным для портативных мониторов здоровья. Вы можете прикрепить к коже графеновый датчик, чтобы отслеживать частоту сердечных сокращений или химический состав пота. Он соответствует изгибам вашего тела. Он продолжает работать, преодолевая тысячи изгибов и растяжений.

Гибкие графеновые экраны также многообещающи. Вы можете свернуть дисплей, как бумагу. Эти области применения все еще находятся в стадии исследования, но коммерческий потенциал растет с каждым годом.

Графит как смазочный и огнеупорный материал

Сухая смазка в условиях высоких температур

Графит смазывает без масла. Слабые силы между слоями позволяют им плавно скользить друг мимо друга. Эта сухая смазка работает там, где жидкие смазочные материалы неэффективны.

Вы можете использовать графитовый порошок в сильную жару. Он работает как смазка примерно до 1450°F (около 788°C). Однако окисление ограничивает его безопасное использование на воздухе.

Графитовый порошок окисляется при температуре от 400°C до 600°C, образуя окись углерода и диоксид углерода. Это нарушение означает, что 400°C — максимальная безопасная температура в окислительной среде.

Ниже этого предела графит обеспечивает плавную работу оборудования. Его можно найти в высокотемпературных подшипниках, печных конвейерах и оборудовании для обработки металлов давлением.

Использование в литейных формах и тиглях

Графит выдерживает экстремальные температуры, не плавясь. Это делает его ценным на литейных заводах. Графитовые тигли используются для плавки таких металлов, как медь и алюминий. Тигель удерживает расплавленный металл, не разрушаясь.

Графитовые формы также формируют горячие материалы. Материал устойчив к термическому удару. Благодаря своей естественной скользкости он легко снимает готовые детали. Эти свойства делают графит незаменимым при литье металлов во всем мире.

Композитные материалы и структурные улучшения

Графен-армированные полимеры и металлы

Добавление небольшого количества графена к полимеру создает гораздо более прочный материал. Рецензируемое исследование в ACS Nano сообщает, что добавление графеновых пластинок в количестве всего 0,1% по весу к эпоксидной смоле приводит к увеличению прочности на разрыв на 40%. Вы получите гораздо лучшие механические характеристики от очень небольшого дополнения.

Графеновые материалы также повышают электропроводность и теплопроводность композитов. Это делает их привлекательными для производства космических деталей, автомобильных компонентов и спортивных товаров. Проблема остается в стоимости. Производство достаточного количества высококачественного графена для крупномасштабного производства по-прежнему обходится дороже, чем традиционные наполнители.

Графитовые наполнители для экономичного армирования

Графит предлагает более дешевый способ армирования композитов. Вы можете добавлять графитовый порошок к полимерам в больших количествах, не тратя слишком много. В результате повышается жесткость и стабильность размеров.

Графитовые наполнители также улучшают тепло- и электропроводность пластмасс. Это делает их полезными для электромагнитного экранирования и рассеивания статического электричества. Для многих промышленных применений графит работает достаточно хорошо, при этом его стоимость значительно ниже стоимости графена.

Графит также играет растущую роль в хранении энергии . Вы найдете его в анодах литий-ионных аккумуляторов. Материал хранит ионы лития между своими слоями. Это напрямую влияет на срок службы батареи и производительность зарядки. Графит остается стандартным анодным материалом, поскольку он балансирует стоимость, емкость и стабильность цикла. Исследования графена продолжают изучать способы дальнейшего улучшения производительности аккумуляторов, но графит сегодня доминирует в производстве.

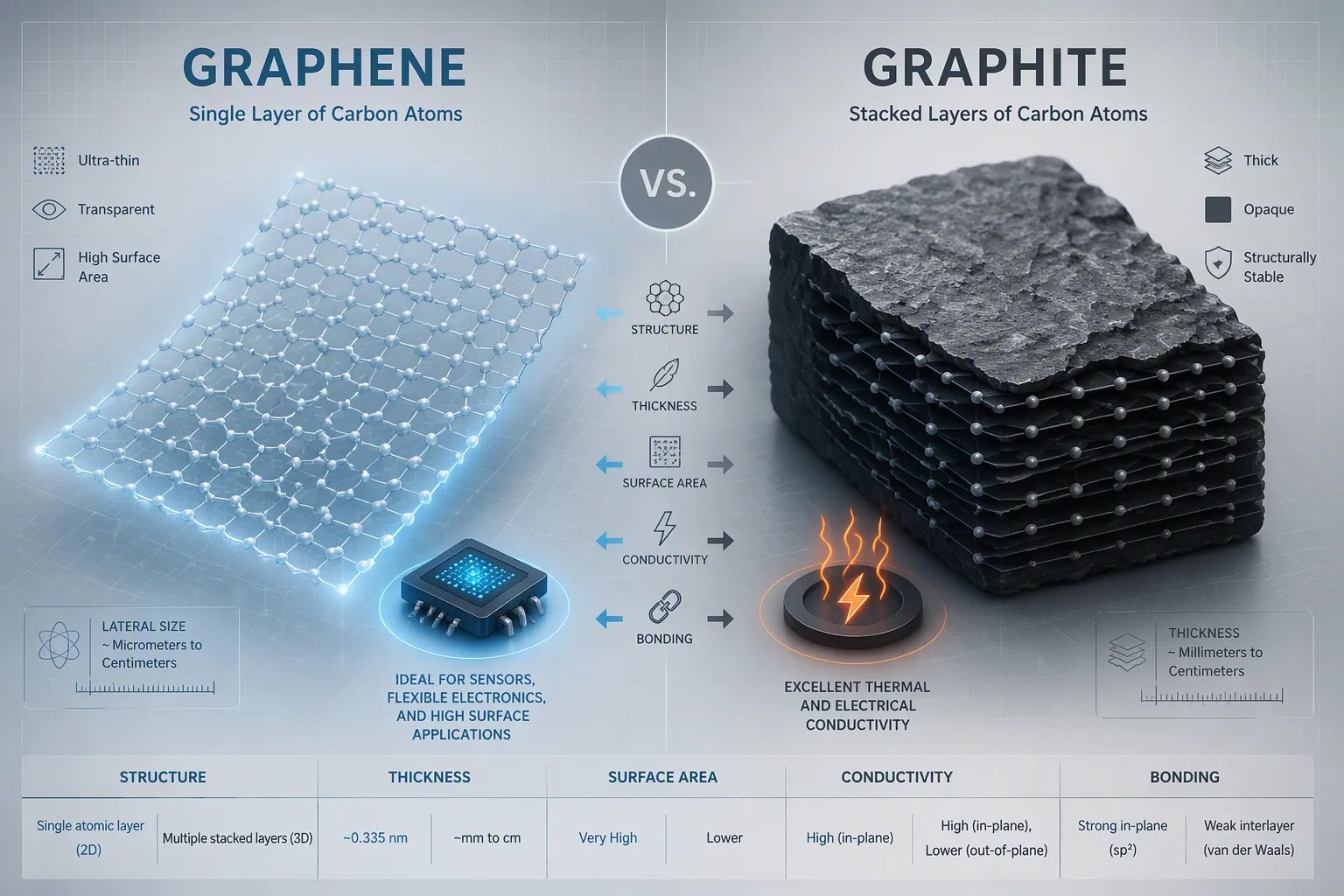

Сравнительное резюме: ключевые критерии выбора

Теперь вы увидели, насколько графен и графит различаются на каждом уровне. Атомная структура определяет их свойства. Эти свойства определяют, какой материал подходит для вашего применения. Этот заключительный раздел объединяет все в четкое руководство по принятию решений. Вы увидите прямые сравнения, практические компромиссы и основу для правильного выбора.

Краткий обзор показателей производительности

Площадь поверхности, прозрачность и реакционная способность

Площадь поверхности имеет большее значение, чем вы думаете. Он контролирует, как материал взаимодействует с окружающей средой. Графен имеет огромную площадь поверхности, поскольку каждый атом находится на поверхности. Графит скрывает большую часть своих атомов внутри сложенных слоев.

Эта разница объясняет, почему графен превосходен в сенсорах и катализе. Один грамм графена обеспечивает примерно 2600 квадратных метров реактивной поверхности. Тот же грамм графита дает вам всего около 1 квадратного метра. Вы можете понять, почему графен обнаруживает газы на уровне частей на миллиард, а графит — нет.

Прозрачность следует той же схеме. Один слой графена поглощает только 2,3% видимого света. Вы можете видеть сквозь него почти полностью. Графит кажется черным, потому что сложенные друг на друга слои задерживают свет. Реакционная способность также благоприятствует графену. Его открытые атомы легко связываются с другими молекулами. Химический состав поверхности графита остается ограниченным его внешними слоями.

Значения теплопроводности и электропроводности

Значения проводимости рассказывают ясную историю. Вам необходимо знать эти цифры при сравнении листа графена и листа графита для вашего дизайна.

Теплопроводность графена во взвешенном слое достигает около 5000 Вт/м·К. Это превышает медь более чем в десять раз. Графитовые листы таких производителей, как DASEN, обеспечивают мощность 1500–2000 Вт/м·К в плоскости. Эти цифры делают оба материала отличными теплоотводами. Ключевое отличие заключается в направлении. Графен проводит тепло одинаково во всех направлениях внутри своей плоскости. Графит хорошо проводит ток по слоям, но плохо сквозь них.

Компромиссы в обработке и интеграции

Проблемы обработки графена

Вы не можете просто купить листы графена с полки и интегрировать их в свой продукт. Материал представляет собой серьезные препятствия при обращении. Эти проблемы объясняют, почему графен остается в основном в исследовательских целях.

1. Масштабируемость методов производства . Химическое осаждение из паровой фазы требует точного контроля температуры, давления и расхода газа. Поддержание единообразия становится экспоненциально труднее на больших площадях. Высокие температуры 900–1000°C ограничивают совместимость субстратов и повышают затраты на электроэнергию.

2. Дефекты процесса переноса : перемещение графена с подложек для выращивания на целевые поверхности приводит к появлению морщин, разрывов и химических загрязнений в промышленных масштабах.

3. Ограничения оборудования : Обычное оборудование для нанесения покрытий не предназначено для нанесения атомарно тонких слоев. Стандартные инструменты часто повреждают тонкую структуру графена.

4. Пробелы в контроле качества . Отсутствие быстрых методов неразрушающего контроля препятствует последовательному обеспечению качества при больших объемах производства.

5. Экономический барьер : эти проблемы приводят к тому, что производственные затраты достигают 100–200 долларов за квадратный метр. Эта цена намного превышает приемлемые коммерческие пороги для большинства продуктов.

Эти пять проблем создают крутой барьер. Вы должны сопоставить их с превосходными свойствами графена, прежде чем выбирать этот материал.

Простота производства графита

Графит не представляет ни одной из этих проблем. Вы можете получить его из природных шахт или синтезировать в печах. Материал легко перерабатывается стандартным оборудованием. Вы можете измельчить его, спрессовать, свернуть и вырезать любую форму.

Листы термографита поставляются в больших рулонах, готовых к производству. Такие производители, как DASEN, производят их годовой мощностью 6 миллионов квадратных метров. Вы получаете стабильное качество от партии к партии. Цепочка поставок зрелая и надежная. Затраты остаются достаточно низкими для больших объемов бытовой электроники.

Простота производства делает графит практическим выбором для большинства коммерческих применений. Вы жертвуете некоторой максимальной производительностью, но получаете технологичность, стабильность и экономию средств.

Схема принятия решений для инженеров и покупателей

Когда следует выбирать решения на основе графена

Выбирайте графен, когда ваше приложение требует максимальной производительности. Графен нужен для передовых исследований и специализированных высокопроизводительных продуктов. Уникальные свойства материала делают его незаменимым в определенных ситуациях.

Используйте графен, если вам нужна однослойная чувствительность для химического или биологического обнаружения. Его огромная площадь поверхности обеспечивает пределы обнаружения, к которым графит не может приблизиться. Выбирайте графен для гибкой электроники, где вам нужна прозрачность в сочетании с проводимостью. Материал гнётся, не ломаясь, и пропускает свет.

Графеновые термопрокладки предлагают еще одно специализированное применение. Их вертикально ориентированная структура обеспечивает сквозную теплопроводность около 80 Вт/м·К при сжатии. Это делает их подходящими для применений с тонкими зазорами, где тепло должно проходить через толщину материала. Вы выберете эти прокладки, если вертикальная теплопередача важнее стоимости.

Запланируйте более высокие расходы при выборе графена. Себестоимость производства остается высокой. Для контроля качества требуется специальное оборудование. Вы должны принять эти компромиссы ради непревзойденных свойств материала.

Когда следует выбирать термографитовые листы

Для большинства коммерческих потребностей в управлении температурным режимом листы термографита предлагают наилучший баланс производительности и стоимости. Вам следует выбирать их, если вашей основной целью является распространение тепла по поверхности вбок.

Выбирайте графитовые листы для смартфонов, планшетов, светодиодного освещения и силовой электроники. Эти устройства генерируют тепло на небольших площадях. Вам нужно распределить это тепло по большей поверхности для рассеивания. Плоские листы графита отлично справляются с этой задачей. Их плоскостная теплопроводность 1500–2000 Вт/м·К эффективно отводит тепло в сторону.

Выбирайте графит, когда вам нужны проверенные цепочки поставок и предсказуемые затраты. Материал имеет десятилетия промышленной истории. Вы можете надежно получить его в любом масштабе. Такие производители, как DASEN, обеспечивают сертифицированную по стандарту ISO9001 продукцию стабильного качества. Вы получаете надежную производительность без премиальных цен.

Графит также подходит для применений, требующих механической гибкости и простоты обработки. Вы можете обернуть листами графита вокруг изогнутых поверхностей. Из них можно вырезать сложные фигуры. Материал плавно интегрируется в существующие производственные линии.

В конечном итоге решение зависит от ваших приоритетов. Если вам нужна максимальная теплопроводность в плоскости и вы готовы выдержать высокие затраты, графен вам подойдет. Если вам нужно надежное и экономичное распространение тепла в больших масштабах, листы термографита обеспечат лучшее соотношение цены и качества. Большинство инженеров и покупателей обнаружат, что сегодня графит отвечает их потребностям. Графен остается выбором будущего для тех, кто расширяет технологические границы.

Сравнение графенового листа и графитового листа сводится не только к толщине. Их атомные структуры создают совершенно разные физические свойства. Графен обладает исключительными свойствами для новейших датчиков и гибкой электроники. Листы термографита обеспечивают надежное и экономичное распределение тепла для современных смартфонов и светодиодов. Графеновые термопрокладки решают проблемы вертикальной теплопередачи, которые не может решить объемный графит.

По мере масштабирования производства графена его распространение будет расти. Графит не исчезнет. Оба материала будут сосуществовать, занимая разные ниши. Оцените свои конкретные потребности — направление теплопроводности, стоимость, гибкость — с учетом этих свойств. Выберите лист, который соответствует вашим дизайнерским ограничениям и бюджету. Ваш осознанный выбор определяет производительность и прибыльность вашего продукта.

Часто задаваемые вопросы

Можете ли вы использовать лист графена так же, как лист графита, в тепловых конструкциях?

Не напрямую. Слой графита распределяет тепло в стороны, а графеновая термопрокладка перемещает тепло вверх. Вы должны подобрать материал в соответствии с направлением теплового потока. Неправильное использование любого из них снижает эффективность охлаждения.

Насколько графен дороже графита?

Производство графена обходится в $100–200 за квадратный метр. Графит стоит гораздо дешевле, около 0,50–3,50 доллара за килограмм сырья. Разрыв остается огромным из-за сложного производства графена.

Какова самая большая проблема при коммерческом использовании графена?

Масштабируемость. Производство бездефектного графена на больших площадях требует точного оборудования и высоких температур. Это приводит к увеличению затрат и ограничивает доступность для исследований и нишевых приложений.

Всегда ли графит работает хуже графена?

Нет. Для объемного распространения тепла лист термографита обеспечивает превосходную проводимость в плоскости при низкой стоимости. Графен превосходит его только в специализированных применениях, таких как однослойное зондирование или вертикальная теплопередача с тонким зазором.

Как вы можете убедиться, что покупаете настоящий графен, а не тонкий графит?

Проверьте спецификации поставщика относительно процентного содержания и толщины однослойного слоя. Настоящий графен имеет толщину около 0,335 нм на слой. Многослойные изделия более 10 слоев ведут себя скорее как графит. Запросите данные рамановской спектроскопии.

Заменит ли графен графит в приложениях терморегулирования?

Не совсем. Оба материала будут сосуществовать. Графит доминирует в дорогостоящей продукции, выпускаемой в больших объемах. Графен обслуживает специализированные конструкции премиум-класса. Выбор листа зависит от теплового пути, бюджета и требований к производительности.

Какие отрасли промышленности уже используют графеновые термопрокладки в коммерческих целях?

В автомобильной электронике, мощном светодиодном освещении и процессорах ноутбуков используются графеновые термопрокладки. Эти приложения требуют вертикальной передачи тепла в тонких зазорах. Более высокая стоимость оправдана, когда тепловые характеристики имеют решающее значение.
