Телефон AI, технология охлаждения AIPC

Концепция AI-ПК была впервые предложена в сентябре 2023 года. С выпуском AI-ПК или AI-совместимых ПК-терминалов крупными производителями функция рассеивания тепла начала вызывать у людей размышления. Рассеяние тепла является гарантией производительности ПК с искусственным интеллектом. Качество рассеивания тепла напрямую определяет стабильность и надежность работы ПК. Среди основных видов отказов электронных устройств 55% отказов вызваны чрезмерной температурой. Частота отказов электронных компонентов возрастает экспоненциально с увеличением рабочей температуры. При повышении температуры на каждые 10 ℃ надежность системы снижается на 50%. Таким образом, способность рассеивания тепла ПК стала одним из ключевых факторов, влияющих на общую производительность.

В связи с увеличением вычислительной мощности чипа требования к отводу тепла также возрастут, но в то же время необходимо удовлетворить общие требования к конструкции ноутбуков с точки зрения веса, толщины и других аспектов. В настоящее время решения по отводу тепла различных производителей ПК с искусственным интеллектом не полностью согласованы, но общая идея снижения тепловыделения за счет улучшения мощности рассеивания тепла является последовательной.

В качестве основных компонентов и материалов используются следующие:

Материал термоинтерфейса: широко используется во всех модулях рассеивания тепла, используется для заполнения небольших зазоров и неровных отверстий на поверхности электронных материалов во время контакта с радиатором, ускорения проведения тепловой энергии, передачи тепловой энергии чипа к ребрам рассеивания тепла. , снизить температуру чипа, улучшить срок службы чипа и производительность продукта. Типы термоинтерфейсных материалов включают теплопроводную силиконовую пленку, теплопроводящую ленту, теплопроводную пасту, теплопроводную клейкую пасту и т. д. Основные различия между различными материалами заключаются в теплопроводности, надежности материала, устойчивости к напряжению, мягкой твердости и т. д. .

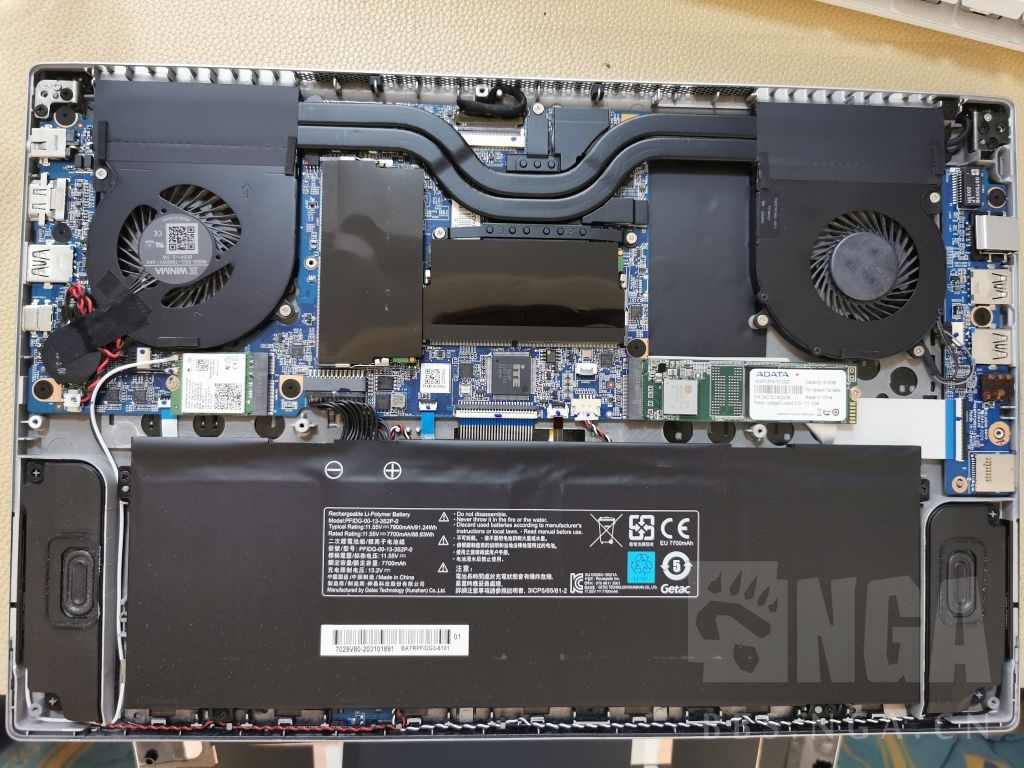

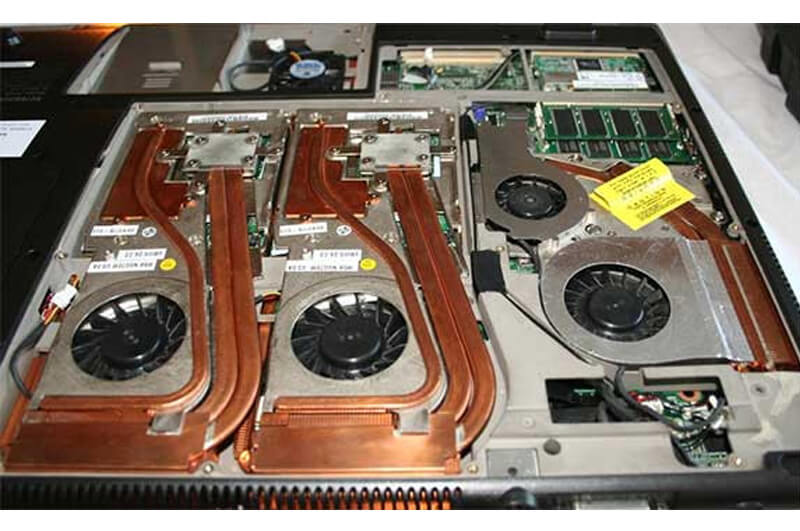

Тепловая трубка: спроектирована с использованием принципов двухфазного превращения пара и жидкости, а также конвекции. Основной характеристикой тепловых трубок является быстрое выравнивание температуры, и они являются наиболее часто используемыми и эффективными теплопроводными компонентами в устройствах отвода тепла электронных изделий. Они имеют более широкий спектр применения и более высокую популярность, широко используются в различных теплообменниках, охладителях и других устройствах. Тепловые трубки обычно изготавливаются из чистой меди, имеют плоскую и полую форму, заполнены конденсатом и отвечают за передачу проводимого тепла на сторону вентилятора на другом конце. ПК с искусственным интеллектом, возможно, потребуется увеличить количество медных трубок для отвода тепла.

Паровая камера: VC является основным компонентом двухфазной теплопередачи. Способность теплопередачи распределителя тепла имеет планарный формат для двухфазного охлаждения, что позволяет быстро переносить высокотемпературные точечные источники тепла на большую площадь для рассеивания тепла. Его функция и принцип работы такие же, как у тепловой трубки, и он приводится в движение за счет испарения, конденсации и циркуляции жидкости, заключенной в пластинчатой ​​полости. За счет увеличения мощности чипа и уменьшения его размера общая плотность мощности увеличилась. По сравнению с тепловыми трубками применение плоских пластин выравнивания температуры делает их теплопроводность более быстрой и равномерной. В принципе, режим теплопроводности тепловой трубы является одномерным, что представляет собой линейный режим теплопроводности, тогда как режим теплопроводности теплораспределителя является двумерным, что представляет собой режим поверхностной теплопроводности. Кроме того, благодаря плоской форме теплообменника ему можно придавать сложные изогнутые формы, тогда как тепловую трубку можно изготавливать только в виде прямых или изогнутых трубок. Кроме того, ребра рассеивания тепла, которые можно установить на теплообменнике, относительно больше, чем ребра на тепловой трубке, поэтому передача тепла выше.

Охлаждающий вентилятор: Охлаждающие вентиляторы стали важным компонентом различных охлаждающих устройств. В модуле охлаждения пространство для охлаждения ограничено, и вентиляторы могут выполнять функцию принудительной конвекции воздуха для рассеивания тепла. Благодаря конструкции различных лопастей вентилятора во время работы вентилятора создается поток воздуха, который создает сильное давление ветра, снижает температуру работающего оборудования, поддерживает стабильную тактовую частоту электронных продуктов и позволяет избежать ухудшения производительности оборудования, вызванного потерями тепла. Количество вентиляторов обычно фиксировано и реагирует на потребности в отводе тепла, увеличивая свою скорость.

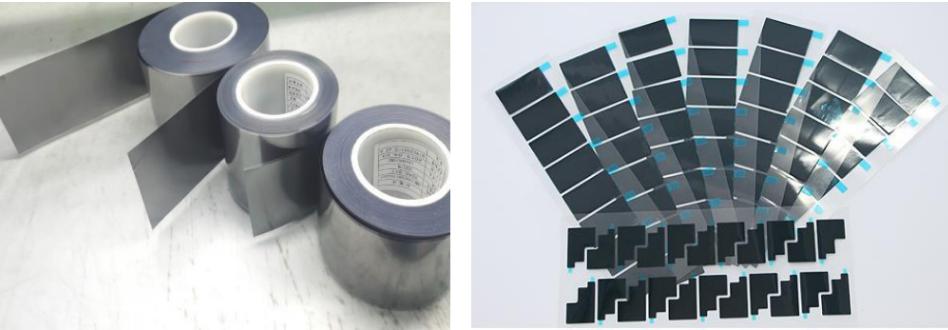

Среди них графитовая пленка изготавливается из полиимидной пленки в качестве сырья, которую карбонизуют, графитируют и прокатывают. Мы также называем ее искусственной графитовой бумагой. В зависимости от формы продукта DSN продает графитовую пленку, включая графитовый рулон, графитовый лист и графитовый лист по индивидуальному заказу. Среди них графитовая катушка представляет собой полуфабрикат, и перед использованием ее клиенты должны дополнительно разрезать. Графитовые листы, как правило, представляют собой готовую продукцию после высечки и могут быть непосредственно применены к электронным продуктам. Если вы покупаете лист пиролитического графита, приветствуем ваш запрос. Сейчас графитовый лист для смартфонов является основным применением в мире.

Бумага из искусственного графита обладает гибкостью, устойчивостью к высоким и низким температурам, химической стабильностью и хорошей способностью к горизонтальной теплопередаче. Он обладает сильной способностью к термодиффузии в горизонтальном направлении и имеет высокую прикладную ценность для устранения локальных горячих точек, сглаживания температурных градиентов и изменения направления теплового потока в миниатюрных интеллектуальных электронных устройствах.

Бумага с искусственным графитом в основном используется в промышленности бытовой электроники для смартфонов, ноутбуков, ЖК-дисплеев, носимых устройств и других областей. Тепло быстро распространяется горизонтально через графитовую пленку, образуя большую площадь теплопроводной поверхности, эффективно передавая тепло и повышая эффективность рассеивания тепла устройством.

Среди вышеупомянутых решений по отводу тепла, с непрерывным развитием потребительских электронных продуктов в сторону высокой производительности, многофункциональности и тонкости, спрос на выделение тепла и рассеивание внутренних компонентов в потребительских электронных продуктах, представленных смартфонами, ноутбуками и интеллектуальными проекторами, значительно увеличился. . Тепловые трубки и пластины для выравнивания температуры используются все большим количеством производителей бытовой электроники из-за их превосходной теплопроводности, а степень их проникновения постоянно растет.
