Прорывные решения по управлению температурным режимом: сравнительные результаты испытаний DSN5017+медной фольги и медной фольги. DSN5070 Графитовые листы

Развитие технологии управления температурным режимом

В быстро развивающейся электронной промышленности эффективное управление температурным режимом стало решающим фактором обеспечения производительности, надежности и долговечности устройств.

Команда исследований и разработок Dasen провела комплексные 30-минутные испытания на повышение температуры и анализ теплопроводности, чтобы оценить два передовых решения по управлению температурным режимом:

Графитовый композит DSN5017 с медной фольгой толщиной 50 мкм и графитовым листом DSN5070.

Целью данного сравнительного исследования является предоставление ценной информации инженерам и разработчикам продукции, ищущим оптимальные тепловые решения для высокопроизводительных электронных устройств.

Методика тестирования и настройка

Испытания проводились в строго контролируемых условиях для обеспечения точности и достоверности результатов.

Параметры испытаний

· Тестовая мощность : 3 Вт (имитация реальных условий высокой нагрузки)

· Продолжительность теста : 30 минут (с учетом оценки теплового равновесия)

· Размеры образца : 60 ​​мм × 90 мм (стандартизированы для последовательного сравнения)

· Измерительное оборудование : Высокоточные термопарные датчики.

· Мониторинг температуры : три точки измерения (T0, T1, T2) для комплексного анализа.

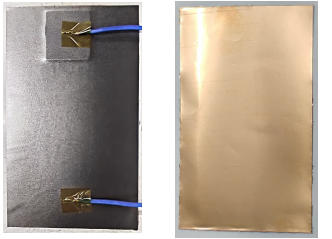

Тестовые образцы

1. DSN5017 Композитный материал : графитовый лист с клеем и медная фольга толщиной 50 мкм (толщина: 68,2 мкм).

2. DSN5070 Чистый графит : Высокопроизводительный графитовый лист (толщина: 64,0 мкм).

Ключевые результаты испытаний и анализ

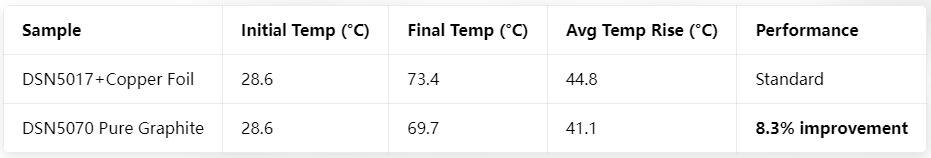

1. Эффективность повышения температуры

30-минутное испытание на повышение температуры выявило значительные различия в способности рассеивания тепла между двумя образцами.

Основные выводы :

· Чистый графит DSN5070 продемонстрировал превосходный контроль температуры со средним повышением температуры на 8,3% ниже.

· Лист из чистого графита обеспечивает более стабильные тепловые характеристики во всех трех точках измерения.

· Распределение температуры было более равномерным в образце DSN5070, что указывает на лучшую способность к распространению тепла.

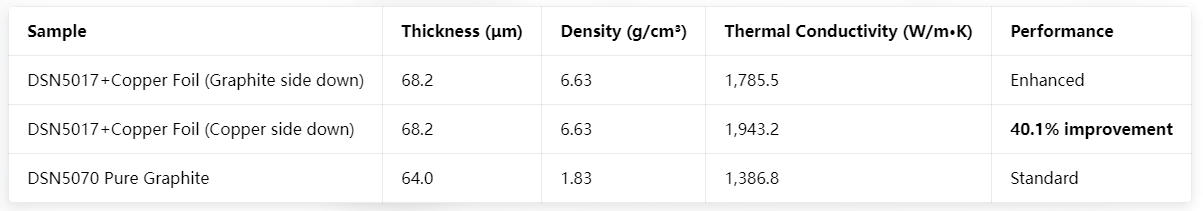

2. Анализ теплопроводности

Испытания на теплопроводность позволили глубже понять возможности теплопередачи каждого материала.

Основные выводы :

· Композит DSN5017+медная фольга показал исключительную теплопроводность, особенно когда медная сторона обращена вниз.

· Композитное решение обеспечивает на 40,1% более высокую теплопроводность по сравнению с чистым графитом.

· Несмотря на более высокую плотность (3,6x), композит сохраняет превосходную эффективность теплопередачи.

· Измерения температуропроводности подтвердили превосходную скорость распространения тепла композита.

Практическое применение и рекомендации

На основании результатов всесторонних испытаний мы предлагаем следующие рекомендации для конкретного применения:

Для источников тепла высокой плотности

· Рекомендуемое решение : DSN5017+композит из медной фольги 50 мкм.

· Идеальное применение : радиаторы процессора/графического процессора. Мощное светодиодное освещение. Силовая электроника и инверторы. Промышленные системы управления.

· Преимущества : Превосходная теплопередача для концентрированных источников тепла, требующих быстрого отвода тепла.

Для чувствительных к температуре компонентов

· Рекомендуемое решение : DSN5070 Чистый графит.

· Идеальное применение : мобильные устройства и носимые устройства. Бытовая электроника. Медицинское оборудование. Компоненты космической отрасли.

· Преимущества : Снижение общего повышения температуры и лучшая термическая стабильность хрупких компонентов.

Для сбалансированных требований к производительности

· Рекомендация : Выбор для конкретного применения на основе тепловой плотности и пространственных ограничений.

· Рекомендации : Ограничения по весу (DSN5070 обеспечивает снижение веса на 73%) Ориентация установки (направление медной стороны для DSN5017) Условия окружающей среды и рабочие температуры

Заключение: выбор правильного теплового решения

Сравнительное тестирование композита DSN5017+медная фольга и листов чистого графита DSN5070 подчеркивает важность выбора решений по управлению температурным режимом для конкретного применения.

· Медная фольга DSN5017+ отлично подходит для применений с высокой плотностью тепла, требующих максимальной эффективности теплопередачи.

· DSN5070 Graphite обеспечивает превосходный контроль температуры и преимущество в весе для конструкций с ограниченным пространством.

· Оба решения демонстрируют исключительные тепловые характеристики по сравнению с традиционными терморегулирующими материалами.

Поскольку электронные устройства продолжают уменьшаться, обеспечивая при этом более высокую производительность, эти передовые решения на основе графита предлагают универсальные возможности для решения постоянно растущих тепловых проблем в современной конструкции электроники.
