ПОЧЕМУ СИСТЕМА ОХЛАЖДЕНИЯ МОБИЛЬНОГО ТЕЛЕФОНА СТАНОВИТСЯ ВСЕ ВАЖНЕЕ?

Почему система охлаждения мобильного телефона становится все более важной?

Как мы все знаем, производительность процессора мобильного телефона улучшается с каждым годом, что неизбежно приводит к проблеме нагрева мобильного телефона.В настоящее время мобильные телефоны 5G, продвигаемые индустрией мобильных телефонов, не только увеличивают количество принимаемых антеннами сигналов, но и повышают температуру мобильных телефонов из-за высокоскоростной передачи данных по сети.Кроме того, основным материалом, используемым в мобильных телефонах, является стекло.По сравнению с металлическими материалами скорость охлаждения явно ниже.Набор внутренних компонентов мобильных телефонов становится все более компактным, например, экран мобильного телефона, задняя видеосистема, аккумулятор мобильного телефона и т. д., что выдвигает более высокие требования к мощности рассеивания тепла мобильных телефонов.Из комплексного обзора видно, что система охлаждения, оснащенная мобильными телефонами, является жестким требованием большинства мобильных телефонов, а также тенденцией индустрии мобильных телефонов.

Итак, каковы современные технологии охлаждения мобильных телефонов и в чем их различия?

В настоящее время технология рассеивания тепла стала одним из ключевых моментов, влияющих на производительность мобильных телефонов.Основные технологии охлаждения мобильных телефонов можно разделить на следующие четыре типа:

1. жидкостное охлаждение

Рассеяние тепла при жидкостном охлаждении зависит от типа элемента, называемого «тепловая труба», который по сути представляет собой закрытую полую трубу, содержащую жидкость.Жидкость поглощает тепло путем испарения на участке испарения трубопровода и конденсируется в жидкость с выделением тепла из участка конденсации трубопровода.

Обычным материалом охлаждающей жидкости при отводе тепла от компьютерного терминала является вода.К мобильному телефону предъявляются более высокие требования, чем к ПК, а в качестве охлаждающей жидкости обычно используется материал на масляной основе.Преимущества жидкостного охлаждения – длительный срок службы и гибкая настройка.Жидкостное охлаждение можно разместить в любом положении внутри мобильного телефона, где требуется отвод тепла.В то же время, поскольку технология относительно зрелая, стоимость ее относительно невелика.

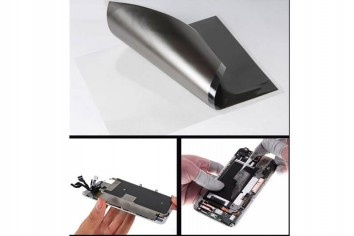

2. рассеивание тепла из графитового листа

Это наиболее распространенный способ отвода тепла, который относится к внутренней форме отвода тепла в мобильных телефонах и основан на высокой теплопроводности графита.Графитовый материал обладает высокой термостойкостью, хорошей теплопроводностью, химической стабильностью и т. д. В настоящее время он является наиболее экономичным охлаждающим материалом для мобильных телефонов.Характеристики графита делают его естественным теплоотводом.Его коэффициент тепловыделения в 2–5 раз выше, чем у меди, но его плотность составляет всего 1/10–1/4 от плотности меди, поэтому он легче по весу.В то же время графен легко поддается обработке.Он может настроить форму и размер в соответствии с потребностями.Он обладает хорошей пластичностью и экранирует электромагнитные волны.

3.Отвод тепла VC (паровая камера)

Пластина VC, также известная как технология охлаждения паровой камерой, представляет собой вакуумную камеру с микроструктурой на внутренней стенке, обычно изготовленной из меди.Когда тепло передается от источника тепла в полость VC, охлаждающая жидкость в полости после нагрева начинает испаряться.Жидкость испаряется и поглощает тепло.Конденсированный хладагент возвращается к источнику тепла в паре посредством капиллярной трубки с микроструктурой (движущей силой всего цикла является капиллярная сила), что может повторяться непрерывно.Паровая камера — это новейшая технология рассеивания тепла третьего поколения, которую можно рассматривать как модернизацию технологии жидкостного охлаждения медных трубок.Хотя оба они представляют собой фазовую силу газ-жидкость, а затем возвращаются к внутреннему источнику генерации пара, разница в том, что тепловая труба имеет эффективную теплопроводность только в одном направлении, в то время как паровая камера может быстрее отводить тепло со всех направлений. при обновлении на всю поверхность.Конструкция паровой камеры варьируется в зависимости от размера различных компонентов.Производственный процесс относительно сложен, а себестоимость продукции высока.Он часто используется в мобильных телефонах, которым необходимо контролировать громкость и быстро отводить тепло.
